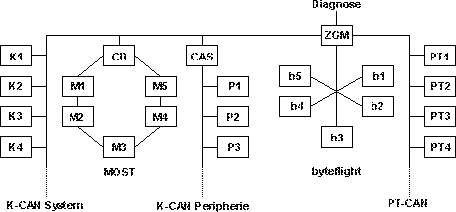

Esquema de conexiones del sistema de la estructura del sistema de bus

Esquema de conexiones del sistema

Leyenda:

• - CD (display de control):
  Gateway SISTEMA CAN K <> MOST
  - CAS (Car-Access-System)
  Gateway SISTEMA CAN K<> PERIFERIA CAN K
  - ZGM (módulo Gateway central)
  Gateway SISTEMA CAN K <> CAN PT <> byteflight
  - K1...Kn: Dispositivos de mando en el SISTEMA CAN K
  - M1...Mn: Dispositivos de mando en el MOST
  - P1...Pn: Dispositivos de mando en la PERIFERIA CAN K
  - b1...bn: Dispositivos de mando en el byteflight
  - PT1...PTn: Dispositivos de mando en el CAN PT
