Con ayuda del interruptor del airbag pueden desactivarse los airbags del lado del acompañante. La desactivación de los airbags del lado del acompañante se indica adicionalmente mediante una lámpara indicadora. La responsabilidad de la activación o desactivación recae sólo en el clientes.
El interruptor de airbag puede activarse o desactivarse sólo con el vehículo parado y la puerta abierta con ayuda de la llave de encendido.
El interruptor de airbag:
La activación de la lámpara indicadora se efectúa mediante el módulo de información y seguridad. La lámpara indicadora se activa cuando se prescribe el estado ”Passenger Airbag OFF” mediante el interruptor de airbag. La lámpara indicadora es controlada y sometida a diagnóstico. Si se determina la existencia de una avería en la alimentación de tensión o en la lámpara, se efectúa un registro en la memoria de averías del módulo de información y seguridad y se activa la lámpara de advertencia airbag.
El interruptor de desconexión de airbag del acompañante, un interruptor bifilar Hall, es controlado por el módulo de información y seguridad. En caso de avería se efectúa un registro en la memoria de averías.

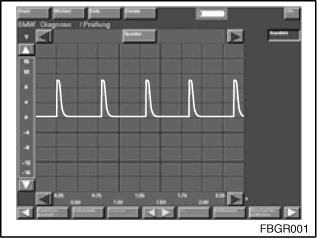

El interruptor de desconexión de airbag del acompañante es alimentado en cadencia con tensión por el módulo de información y seguridad. A continuación se muestra la curva de tensión medida en el módulo de información y seguridad cuando está en orden la curva de tensión. Para efectuar la medición de tensión no debe estar unido el cable adaptador al interruptor de desconexión de airbag del acompañante.
Imagen comparativa de la medición con osciloscopio
Todos los trabajos en los airbags deben efectuarse sólo con la batería desembornada.
Enchufar y desenchufar todos los dispositivos de mando, sensores y generadores BYTEFLIGHT sólo con la batería desembornada.
Al efectuar la reparación de un cable fibroóptico en el bus BYTEFLIGHT debe tenerse en cuenta que sólo debe existir un punto de corte en el cable fibroóptico. Si ya existe un punto de corte a causa de un conector de la puerta, ya no debe repararse el cable fibroóptico. En caso de avería deberá sustituirse el cable fibroóptico.
