Ajustar la placa base del derivabrisas

Indicación de reparación de ajuste de la placa base del derivabrisas

El intersticio entre el derivabrisas y la cubierta delantera del techo es desigual, el intersticio no está bien o la cubierta delantera del techo golpea fuerte sobre el derivabrisas.

Comprobar el intersticio entre el derivabrisas y la cubierta delantera del techo.

Comprobar el intersticio tal como se indica en la figura 1.

Si el intersticio no está bien, puede ajustarse a través de la placa base.

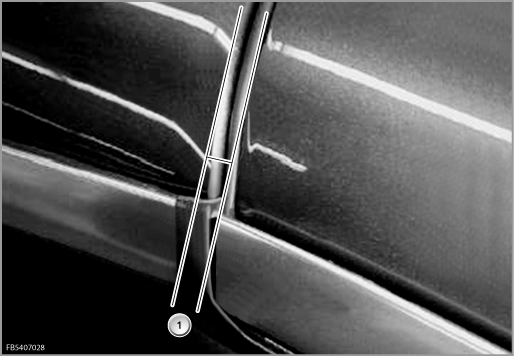

Figura 1

El intersticio (1) debe ser de 5,0 mm +/- 1 mm.

Ajustar el intersticio a través de la placa base.

1. Abrir un poco el techo.

2. Comprobar la posición del perno de centrado sobre las placas base. Véase la figura 2.

3. Desenganchar la luz interior y aflojar los tornillos Torx.
   Advertencia importante:
   soltar solo una placa base en cada caso, no los dos lados a la vez.

4. Ajustar el intersticio a través de la placa base del derivabrisas.

5. Realizar una prueba de funcionamiento.

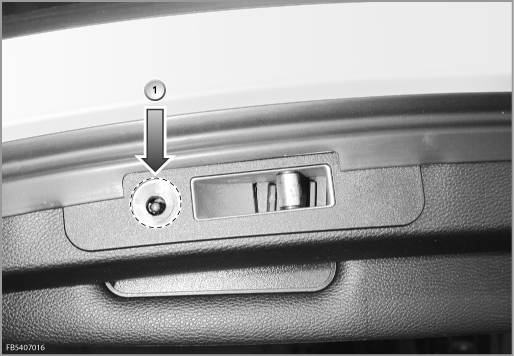

imagen 2

Durante la colocación de la placa base hay que prestar atención para que los pernos de centrado no se muevan de la zona de retención (1) de la placa base.
