Hacer que el caballete de recepción emerja.

Indicación de reparación de la emersión del caballete de recepción

Comprobar si el techo rígido entra centrado en el caballete de recepción.

Vehículos fabricados hasta la semana natural 14/2007

1. Abrir el techo rígido hasta que el caballete de recepción sea accesible.

2. Aplicar plastilina en el alojamiento del caballete de recepción. Véase la figura 1.

3. Abrir el techo rígido hasta que el paquete del techo esté guardado totalmente.

4. Cerrar el techo rígido hasta que el caballete de recepción esté de nuevo accesible.

5. Determinar la posición del techo rígido con ayuda de la impresión en la plastilina.

6. Ajustar la anchura del caballete de recepción siguiendo la forma de la impresión, de tal manera que el techo rígido entre centrado.
   Indicación:
   ajustar el caballete de recepción solo en el tornillo inferior, el tornillo superior no se debe soltar.


Vehículos fabricados a partir la semana natural 14/2007

En estos vehículos se encuentra montado un tornillo de fijación en el alojamiento del caballete de recepción. Ya no se debe ajustar el caballete de recepción.

1. Cerrar el techo rígido y soltar el tornillo de fijación del alojamiento del caballete de recepción. Véase la figura 2.

2. Abrir el techo rígido hasta que el paquete del techo esté guardado totalmente.

3. Cerrar el techo rígido hasta que el caballete de recepción esté de nuevo accesible.

4. Apretar el tornillo de fijación del alojamiento del caballete de recepción con un par de apriete de 4,5 NM.


Si el problema persiste, prestar atención a la carga correcta del maletero.

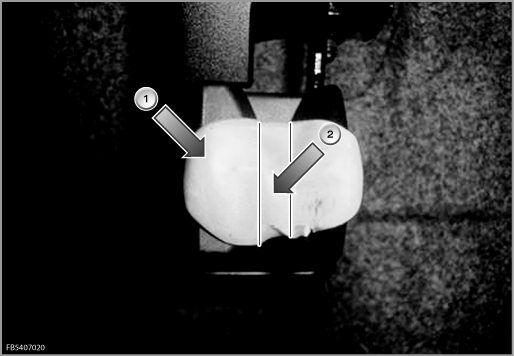

Figura 1

(1) Plastilina

El techo rígido debe entrar centrado (2) en el caballete de recepción.

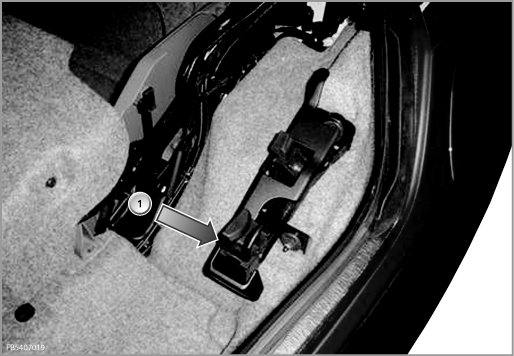

imagen 2

(1) Alojamiento en el caballete de recepción
