Seguro de perno del cilindro hidráulico

Indicación de reparación del aflojamiento del seguro de perno en el cilindro hidráulico

Comprobar el seguro de perno en el cilindro hidráulico.

  1. Abrir el techo rígido hasta que el cilindro hidráulico sea accesible. Véase la figura 1.
  2. Comprobar la existencia y el correcto asiento del seguro de perno. Ver la figura 2 y la figura 3.

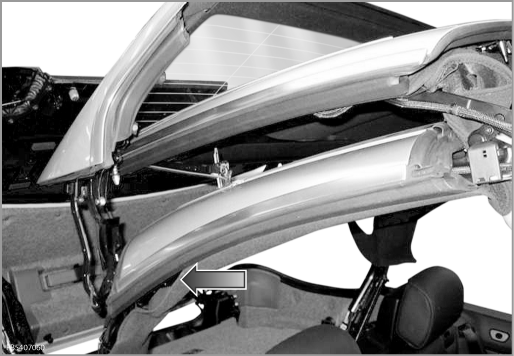

Figura 1

GR_FB5407060

Lugar de montaje del cilindro hidráulico.

imagen 2

GR_FB5407062

Estado nominal: El seguro de perno (1) debe estar montado.

imagen 3

GR_FB5407061

Estado erróneo: Falta el seguro de perno y el perno se ha desplazado.
