Posiciones de la capota

Para la capota abatible se han dispuesto en total 14 sensores (9 sensores Hall y 5 microinterruptores). Estos sensores reconocen las diferentes posiciones durante la apertura o cierre de la capota. Para la delimitación de errores hay que conocer en qué posiciones intermedias puede quedar la capota. De ahí se puede sacar una deducción que lleve a los fallos existentes.

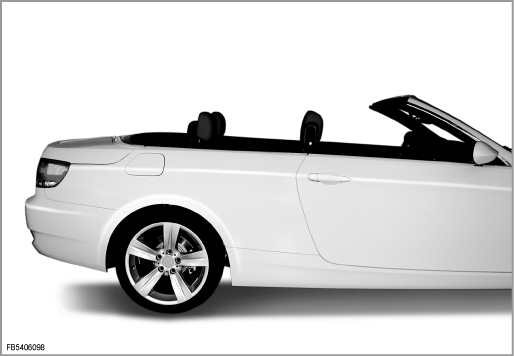

1. Capota abierta y plegada en el maletero

Sensor	Estado conmutado	Símbolo leyenda
Sensor Hall del techo instalado	No	I01203
Sensor Hall del techo guardado	Sí	I01204
Sensor Hall de la cubierta del techo parcialmente cerrado	No	I01205
Sensor Hall de la cubierta del techo parcialmente abierto	Sí	I01206
Microinterruptor del derivabrisas bloqueado	Sí	I01200
Microinterruptor del derivabrisas desbloqueado	No	I01201
Sensor Hall del módulo trasero cerrado	Sí	I01207
Sensor Hall del módulo trasero abierto	No	I01199
Sensor Hall del módulo trasero casi cerrado	Sí	I01201
Microinterruptor del cierre acoplado cerrado por la derecha	Sí	I01202
Sensor Hall del cierre acoplado abierto por la derecha	No	I01208
Microinterruptor del cierre acoplado cerrado por la izquierda	Sí	I01197
Microinterruptor del derivabrisas alcanzado	No	S141
Sensor Hall para el separador del maletero	Sí	S6229

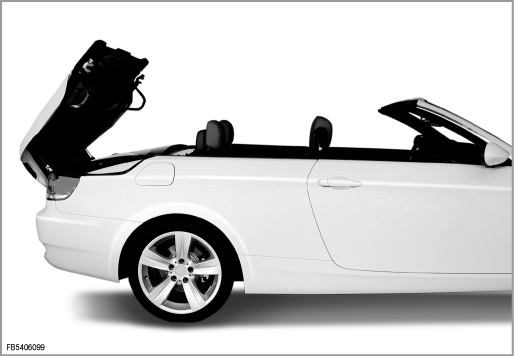

2. Módulo trasero abierto

Sensor	Estado conmutado	Símbolo leyenda
Sensor Hall del techo instalado	No	I01203
Sensor Hall del techo guardado	Sí	I01204
Sensor Hall de la cubierta del techo parcialmente cerrado	No	I01205
Sensor Hall de la cubierta del techo parcialmente abierto	Sí	I01206
Microinterruptor del derivabrisas bloqueado	No	I01200
Microinterruptor del derivabrisas desbloqueado	Sí	I01201
Sensor Hall del módulo trasero cerrado	No	I01207
Sensor Hall del módulo trasero abierto	Sí	I01199
Sensor Hall del módulo trasero casi cerrado	No	I01201
Microinterruptor del cierre acoplado cerrado por la derecha	No	I01202
Sensor Hall del cierre acoplado abierto por la derecha	Sí	I01208
Microinterruptor del cierre acoplado cerrado por la izquierda	No	I01197
Microinterruptor del derivabrisas alcanzado	No	S141
Sensor Hall para el separador del maletero	Sí	S6229

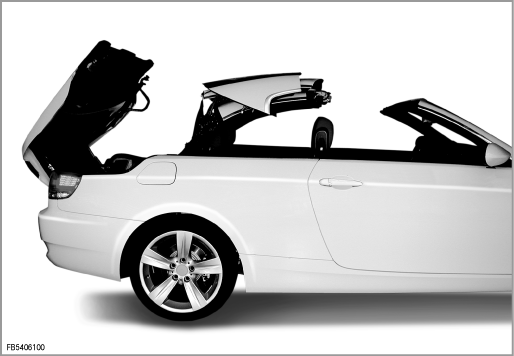

3. Cubiertas del techo plegadas y módulo trasero abierto

Sensor	Estado conmutado	Símbolo leyenda
Sensor Hall del techo instalado	Sí	I01203
Sensor Hall del techo guardado	No	I01204
Sensor Hall de la cubierta del techo parcialmente cerrado	No	I01205
Sensor Hall de la cubierta del techo parcialmente abierto	Sí	I01206
Microinterruptor del derivabrisas bloqueado	No	I01200
Microinterruptor del derivabrisas desbloqueado	Sí	I01201
Sensor Hall del módulo trasero cerrado	No	I01207
Sensor Hall del módulo trasero abierto	Sí	I01199
Sensor Hall del módulo trasero casi cerrado	No	I01201
Microinterruptor del cierre acoplado cerrado por la derecha	No	I01202
Sensor Hall del cierre acoplado abierto por la derecha	Sí	I01208
Microinterruptor del cierre acoplado cerrado por la izquierda	No	I01197
Microinterruptor del derivabrisas alcanzado	No	S141
Sensor Hall para el separador del maletero	Sí	S6229

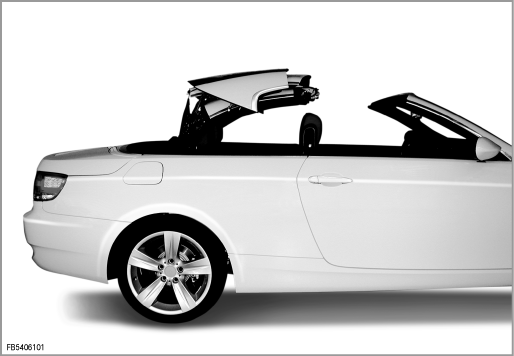

4. Cubiertas del techo plegadas y módulo trasero cerrado

Sensor	Estado conmutado	Símbolo leyenda
Sensor Hall del techo instalado	Sí	I01203
Sensor Hall del techo guardado	No	I01204
Sensor Hall de la cubierta del techo parcialmente cerrado	No	I01205
Sensor Hall de la cubierta del techo parcialmente abierto	Sí	I01206
Microinterruptor del derivabrisas bloqueado	No	I01200
Microinterruptor del derivabrisas desbloqueado	Sí	I01201
Sensor Hall del módulo trasero cerrado	Sí	I01207
Sensor Hall del módulo trasero abierto	No	I01199
Sensor Hall del módulo trasero casi cerrado	Sí	I01201
Microinterruptor del cierre acoplado cerrado por la derecha	No	I01202
Sensor Hall del cierre acoplado abierto por la derecha	Sí	I01208
Microinterruptor del cierre acoplado cerrado por la izquierda	No	I01197
Microinterruptor del derivabrisas alcanzado	No	S141
Sensor Hall para el separador del maletero	Sí	S6229

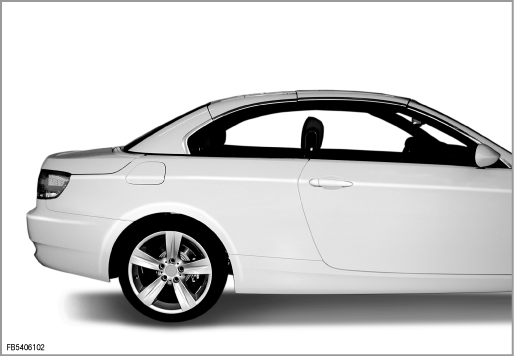

5. Capota cerrada

Sensor	Estado conmutado	Símbolo leyenda
Sensor Hall del techo instalado	Sí	I01203
Sensor Hall del techo guardado	No	I01204
Sensor Hall de la cubierta del techo parcialmente cerrado	Sí	I01205
Sensor Hall de la cubierta del techo parcialmente abierto	No	I01206
Microinterruptor del derivabrisas bloqueado	Sí	I01200
Microinterruptor del derivabrisas desbloqueado	No	I01201
Sensor Hall del módulo trasero cerrado	Sí	I01207
Sensor Hall del módulo trasero abierto	No	I01199
Sensor Hall del módulo trasero casi cerrado	Sí	I01201
Microinterruptor del cierre acoplado cerrado por la derecha	Sí	I01202
Sensor Hall del cierre acoplado abierto por la derecha	No	I01208
Microinterruptor del cierre acoplado cerrado por la izquierda	Sí	I01197
Microinterruptor del derivabrisas alcanzado	Sí	S141
Sensor Hall para el separador del maletero	Sí	S6229
