Rodillo de guía del tubo de extracción

Indicación de reparación del rodillo de guía del tubo de extracción

Causa:

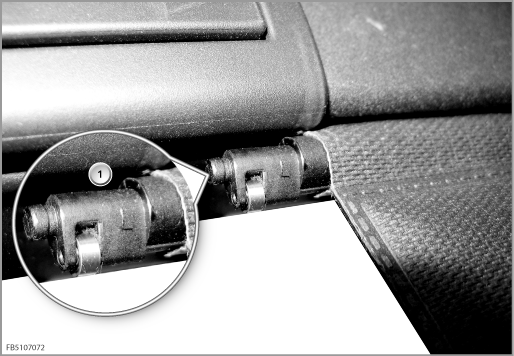

El rodillo de guía (1) del tubo de extracción se ha partido.

(1) Rodillo de guía

Indicaciones de reparación

1. Desmontar la cortinilla del vehículo

2. Doblar el borde hacia arriba

3. Quitar los remaches (si los hay)

4. Desatornillar y extraer el asa

5. Extraer el tubo de extracción

6. Colocar un tubo de extracción nuevo

7. Colocar una asa nueva y fijarla con dos tornillos

8. Montar la cortinilla en el vehículo

9. Realizar una prueba de funcionamiento


Indicaciones

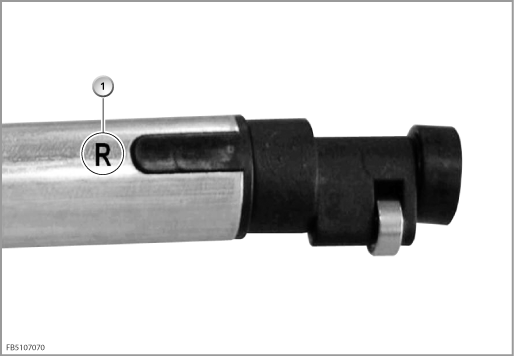

• La marca (1) del tubo de extracción debe señalar hacia la derecha en el sentido de la marcha.


• No taladrar ni perforar el nuevo tubo de extracción.


(1) Marca
