Revestimiento del montante D

Indicación de reparación del revestimiento del montante D

Causa:

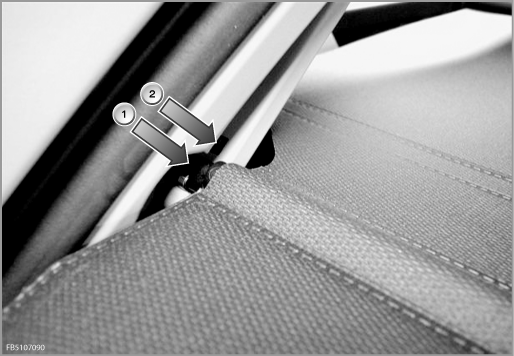

El tubo de extracción (1) no se ajusta a la apertura de confort (2).

(1) Tubo de extracción

(2) Apertura de confort

Indicaciones de reparación

Destensar el revestimiento del montante D

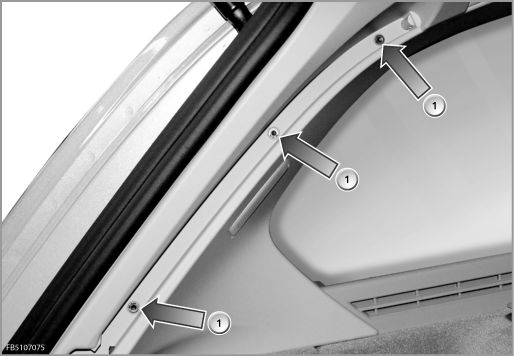

1. Soltar los tornillos (1) en el riel de la cortinilla para destensar el revestimiento del montante D

2. Apretar de nuevo los tornillos (1)

3. Colgar el tubo de extracción de la cortinilla en el revestimiento del montante D y comprobar si el tubo de extracción se ajusta a la apertura de confort

4. Comprobar abriendo la ventana trasera, si la cortinilla sube hasta arriba sin fallos


(1) Tornillos en el riel

Si aun persisten fallos en la función de la apertura de confort, proceder de la siguiente manera.

1. Desmontar el revestimiento del montante D de un lado.

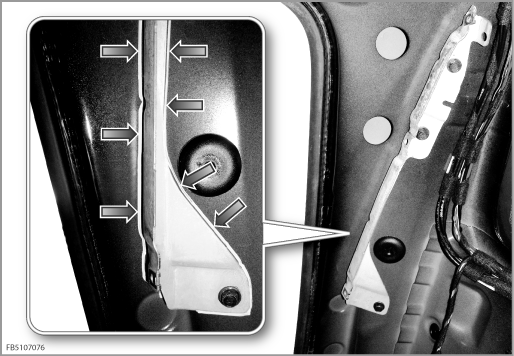

2. Marcar el alojamiento del revestimiento del montante D en todo su perímetro con un lápiz adecuado (flechas)

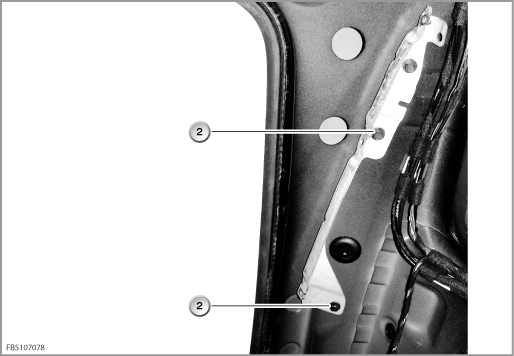

• Soltar los dos tornillos inferiores del alojamiento (2)


(2) Tornillos del alojamiento

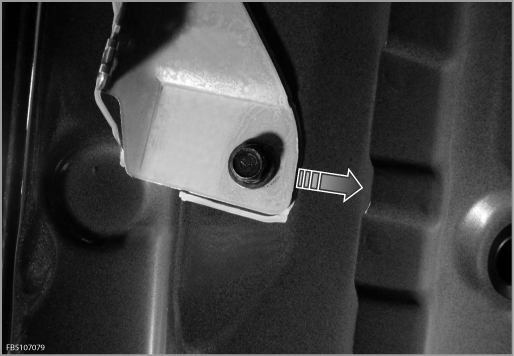

• Desplazar el alojamiento 1 mm (flecha)


• Apretar de nuevo los tornillos del alojamiento (2)



Nota

• ¡No lubricar la cortinilla!


• La cortinilla no se debe sustituir.
