Ajustar el cilindro guiado del cierre acoplado de la parte central

Indicación de reparación del ajuste del cilindro guiado del cierre acoplado de la parte central

Esta indicación es válida para vehículos con una fecha de producción a partir de la semana natural 04/2007

1. Desmontar la cubierta interior delantera del techo.

2. Soltar un poco los tornillos 2 y 3 en el cilindro guiado. Véase la figura 1. Abrir el techo hasta que el cilindro de guiado pueda abrirse manualmente.
   Indicación:
   En ningún caso debe soltarse el tornillo 4, para no modificar la posición longitudinal.

3. Cerrar el techo completamente y ladear ligeramente el cilindro guiado unos 0,5 mm contra el contraapoyo.
   Indicación:
   mediante el ladeado se quiere eliminar el ruido de traqueteo.

4. Apretar el tornillo 2.

5. Desplazar el techo hasta la posición intermedia y apretar el tornillo 3.

6. Montar la cubierta interior delantera del techo.

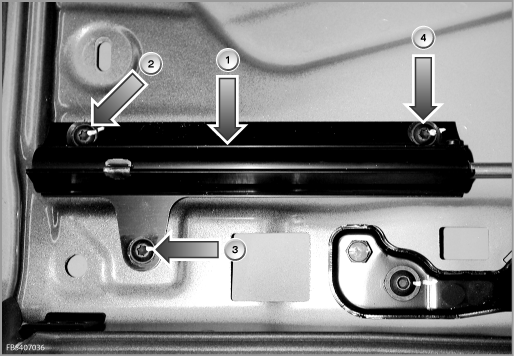

Figura 1

(1) Cilindro de guiado

No soltar el tornillo (4) en ningún caso.
