Radioklockmodulen (Radio-Clock-Control-Modul) är en styrenhet, som är integrerad i antennledningen mellan antennförstärkaren och radion. Den likriktar och förstärker den från bakruteantennen mottagna radiosignalen, kontrollerar informationen, omvandlar den och sänder tidsinformationen via K-bussen till kombiinstrumentet för korrigering i den där monterade klockan.
För justering till de olika sändarna av radiotidsignaler finns det två maskinvaruvarianter:
I kombiinstrumentet finns det en klocka integrerad, som arbetar oberoende av radioklockmodulen. Inställningsfunktionerna för datum, timmar och minuter samt omkopplingen från 12- och 24-timindikering bibehålls.
Klockan i kombiinstrumentet korrigeras med den från radioklockmodulen mottagna radiotiden. Dessutom sker omställningen från sommartid till vintertid automatiskt.
Anpassningen av tidszoner, som avviker från Tyskland/Storbritannien, kan ske manuellt genom timvis korrigering av tiden som visas. Denna justering bibehålls även när en radiotidsignal tas emot.
När klämma R är tillkopplad, sker en kontinuerlig utvärdering av radiosignalen. Tidsinformationen överförs vid ostörd signal ungefär var 5:e minut till kombiinstrumentet.
När klämma R är frånkopplad, överförs radiotiden en gång per dag.
Är klockan i kombiinstrumentet inte inställd (exempelvis efter losskoppling av batteriet), så överförs radiotiden (klockslag och datum) direkt när en giltig tidsignal föreligger.
Avviker klockslaget som visas med +/- 15 minuter från radiotiden, korrigeras minutindikeringen. Timvärdet som visas korrigeras inte.
Avviker klockslaget som visas mer än +/- 15 minuter från radiotiden, förmodas en stor avvikelse föreligga och den kompletta radiotiden (timmar/minuter och datum) överförs.
Radioklocksignalen är en radiosignal på långvågsbas. Sändare för radiotiderna finns i Storbritannien och Tyskland.
Följande bilder visar mottagningssituationen för de båda sändarna.
Principiellt sett gäller:
Dessutom måste man beakta att:

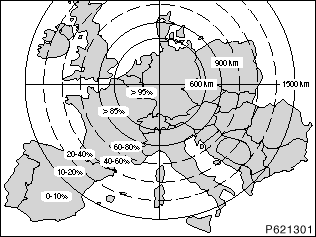

Ovanstående bild visar mottagningsvillkoren för variant 1 (77,5 kHz).

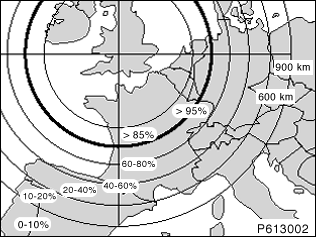

Ovanstående bild visar mottagningsvillkoren för variant 2 (60 kHz)
Mottagning |
Fältstyrka |
> 90% |
> 10 |
85% - 90% |
9 |
75% - 85% |
8 |
60% - 75% |
7 |
50% - 60% |
6 |
10% - 50% |
5 |
Fältstyrkan kan avläsas via diagnosen.
