Analog styrning av tillsatsvärme

Analog styrning av tillsatsvärme

Analog styrning via ledningar

Den analoga styrningen sker via en kopplad jord till kontakten X764, stift 3 på tillsatsvärmen.

Kravet TILLSATSVÄRME TILL överförs från värme-/klimatstyrenheten via K-bussen till tillsatsvärmen . Nu kopplas tillsatsvärmen till och avger en svarssignal via K-bussen till värme-/klimatstyrenheten. Identifieras inte svarsignalen inom de närmaste sekunderna av värme-/klimatstyrenheten, så avbryts tillkopplingsförloppet.

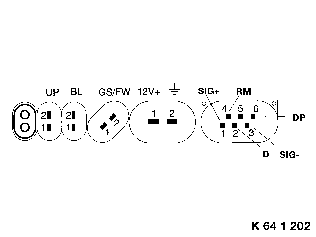

Kontaktanslutning tillsatsvärme

• SIG+ plusstyrd tillkopplingssignal

• SIG- minusstyrd tillkopplingssignal

• D diagnosledning

• RM svarssignal

• DP doseringspump

• UP cirkulationspump

• BL brännluftsfläkt

• GS/FW glödstift/flamvakt
