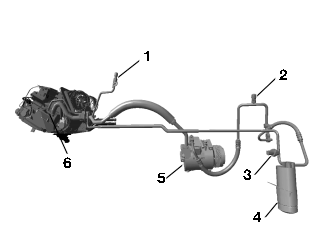

Bild på kylcirkulationen E52
1 |
Anslutningsstuts för klimataggregatet på trycksidan |
Motorrummet framför den högra torpeden |
2 |
Anslutningsstuts för klimataggregatet på insugningssidan |
Motorrummet bakom den högra strålkastaren |
3 |
Trycksensor för kylcirkulationen |
Sugledningen mellan dubbelröret och torkflaskan |
4 |
Torkflaska |
Motorrummet bakom den högra strålkastaren |
5 |
Klimatkompressor |
Motorrummet fram till höger på motorblocket |
6 |
Värmeaggregat med expansionsventil och förångare |
Kupén under instrumentbrädan |
