Sensortest navigationssystem

Indikeringen visas på LC-displayen.

Man kommer in i sensortestet så här:

Val - Huvudmenyn
Val - Inställningar
I masken Inställningar trycker man på knappen "MENY" längre än 8 sek
Välj Sensortest

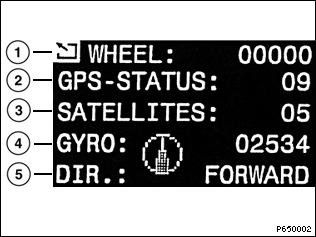

Därefter visas följande bild på displayen:

1 Hjulsensor, antal impulser från varvtalssensorn per minut för vänster och höger hjul.
Från och med produktionsavbrottet 99 anges endast det vänstra hjulet. Hjulvarvtalssignalens ledning till höger i förhållande till navigationsdatorn har slopats. Används det nya operativprogramet i ett äldre fordon, så visas endast den vänstra varvtalssignalen.
(Vid E46 och E52 används endast signalen från det vänstra bakhjulet).
2 GPS-status
3 Antalet satelliter som GPS för ögonblicket tar emot
4 Riktningspil. Spänning från gyron i mV.
5 Färdriktning framåt / bakåt

Funktionstest

Välj Sensortest
Kör snabbt och jämnt i några cirklar med en liten diameter utomhus med bilen.
Observera sensortestets indikeringar

Indikering	Normvärde	Är det inte OK, utför följande provning:
1	Under körningen (från och med ca 5 km/h): > 0	Hjulvarvtalssensor
2	Vid fri sikt uppåt: 11 eller 12	GPS
3	Vid fri sikt uppåt: > 3	GPS
4	Riktningspilen rör sig vid en sväng tydligt ur nolläget När bilen står stilla och vid körning rakt fram: 2500 mV+/-400 mV. Medan svängen pågår: Utanför det ovannämnda området.	Om värdet inte är OK, skall man byta ut navigationsdatorn.
5	Vid ilagd backväxel <BACKWARD>	Backväxel

Betydelse GPS - Status

Indikering	GPS-status	Betydelse
00	Ingen GPS	GPS utan funktion
01	Kommunikationsfel	GPS-mottagare navigationsdatorn
02	Mottagare - fel	GPS-mottagare/antenn
03	Ingen almanacka	Det finns ännu inga satellitdata lagrade
04	Satelliter sökes	GPS söker satelliter
05	1 satellit har hittats	Positionering via GPS inte möjlig
06	2 satelliter har hittats	Positionering via GPS inte möjlig
07	3 satelliter har hittats	2D - Positionering möjlig
08	4 satelliter har hittats	2D eller 3D - positionering möjlig
09	5 satelliter har hittats	2D eller 3D - positionering möjlig
10	6 satelliter har hittats	2D eller 3D - positionering möjlig
11	2D - Positionen har bestämts	Längd och breddgrad har bestämts (funktionen navigation är möjlig).
12	3D - Positionen har bestämts	Längd-, breddgrad och har bestämts (exaktare positioniering möjlig).

till 03: När man har kopplat på försörjningsspänningen till Kl. 30, Kl. R och satellitkontakten samlar och lagrar GPS-mottagaren data från satelliter. Saknas dessa data, exempelvis genom att losskoppling av batteriet eller GPS-mottagaren, måste man ställa bilen utomhus med fri sikt uppåt och påkopplad Kl. R (i ca 15 minuter).
