Systemkopplingsschema

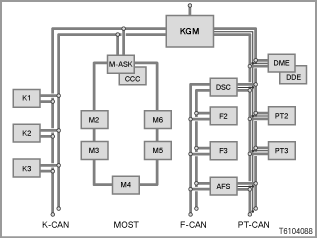

Följande blockkopplingsschema ger en översikt över styrenheterna och buss-systemen som används i bilen.

• KGM (karosseriets gateway-modul)

  • Styrenhet med anslutning till K-CAN, PT-CAN och diagnoskabel

• CCC (Car Communication Computer) eller M-ASK (Multi-ljudsystemkontroller)

  • Styrenhet med anslutning till K-CAN och MOST

• DSC (dynamisk stabilitetskontroll)

  • Styrenhet med anslutning till F-CAN och PT-CAN

• AFS (aktiv styrning)

  • Styrenhet med anslutning till F-CAN och PT-CAN

• K1 ... Kn: Styrenheter på K-CAN

• M1 ... Mn: Styrenheter på MOST

• F1 ... Fn: Styrenheter på F-CAN

• PT1 ... PTn: Styrenheter på PT-CAN
