MOST- (Media Oriented Systems Transport) nätverket upprätthåller datakommunikationen mellan styrenheterna via en ringstruktur. Signalöverföringen sker med hjälp av fiberoptik. Överföringen i ringen sker bara i en riktning. Meddelanden kan bara överföras i MOST-ringen när den är sluten och funktionsduglig. Om en defekt föreligger i MOST-ringen, kan kommunikation endast ske med bilens Multi-Audiosystem-Controller (resp Car Communication Computer). Denna kommunikation är möjlig eftersom styrenheten är direkt ansluten till databussen K-CAN. I varje MOST-styrenhet finns det en sändarkomponent och mottagarkomponent som en enhet för påkoppling till MOST-bussen. I denna enhet finns en sändardiod och en mottagardiod. Med det optiska provnings- och programmeringssystemet kan en styrenhets sändare och mottagare provas.
Vid ett ringbrott (fel mellan två styrenheter), kan följande felbilder uppstå:
Dessa defekter kan även uppträda i kombination. Först måste man fastställa de båda styrenheterna mellan vilka ringbrottet ligger. Detta gör man med hjälp av Ringavbrottsdiagnosen. För att lokalisera defekten, måste spänningsförsörjningen kontrolleras i anslutning till ringavbrottsdiagnosen. Är spänningsförsörjningen OK, kan defekten endast fastställas genom optisk provning. Testprogrammet för den optiska provningen på MOST-bussen (resp Ringavbrottsdiagnosen) finns under: Karosseri, Bussfunktioner, MOST-funktioner och Optisk provning (resp Ringavbrottsdiagnos).
Överföringsriktning i MOST-ringen
Överföringen av meddelanden sker från bilens Multi-Audiosystem-Controller (resp Car Communication Computer) i riktningen CD-växlare, förstärkare, ..., videomodul, ... och tillbaka till Multi Audiosystem Controllern (resp Car Communication Computer) igen.
I MOST-ringen är bussningarna (1) och kontakterna (2) för de respektive MOST-styrenheterna olika. Endast den tvåpoliga kontakten för fiberoptiska kablar (3) är lika för alla MOST-styrenheter. Följaktligen behöver man två adaptrar för den optiska provningen på MOST-bussen.

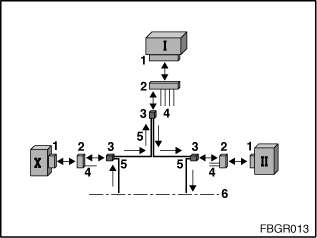

Bild 1: Översikt över kontaktanslutningar till MOST-ringen
I: Multi-Audiosystem-Controller (resp Car Communication Computer) |
II, X: MOST-styrenhet enligt bilutrustning |
1: Bussning styrenhet |
2: Kontakt styrenhet |
3: Tvåpolig kontakt för fiberoptisk kabel, utdragen ur styrenhetskontakten (2) |
4: Spänningsförsörjning och övriga kablar |
5: Fiberoptiska kablar |
6: Övriga MOST-styrenheter enligt bilutrustning |
Det optiska kontroll- och programmeringssystemet
Bild 2: Optiskt provnings- och programmeringssystem (III)
III: Optiskt provnings- och programmeringssystem |
7: Bussning för fästet till MOST-adaptern |
Det optiska provnings- och programmeringssystemet (MOST-delen) har en bussning för anslutning till MOST-adaptrarna.
För den optiska kontrollen av en styrenhet (resp fiberoptisk kabel) måste styrenheten (resp den fiberoptiska kabeln) anslutas till det optiska provnings- och programmeringssystemet med hjälp av en adapter. Varje adapter har emellertid olika dämpningsvärden. För att ta hänsyn till dessa olika dämpningsvärden vid den optiska provningen, måste man utföra en kalibrering före varje optisk provning. Dessutom kontrollerar man vid kalibreringen om adaptern är OK. Nedan visas de olika kalibreringarna, efter vilka man provar en MOST-styrenhet eller en fiberoptisk kabel.
Kalibrering för provning av MOST-styrenhet:För provning av en MOST-styrenhet (II) behöver man MOST-styrenhetskabeln (A1 = 663122). För kalibreringen ansluter man MOST-styrenhetskabeln (A1) till:

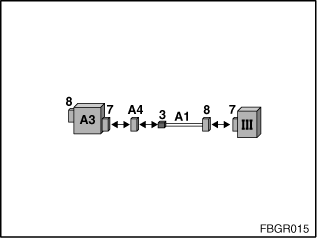

Bild 3: Kalibrering för provning av MOST-styrenhet
III: Optiskt provnings- och programmeringssystem |
3: Tvåpolig kontakt för fiberoptiska kablar |
7: Bussning för fästet till MOST-adaptern |
8: Kontakt från MOST-adapter resp provslinga |
A1: 663122 |
A3: 663124 |
A4: 663125 |
|
Kalibrering för provning av den fiberoptiska kabeln: För provning av den fiberoptiska kabeln behöver man MOST-kabelstamsförlängningen (A2 = 663123). För kalibreringen ansluter man MOST-kabelstamsförlängningen (A2) med:

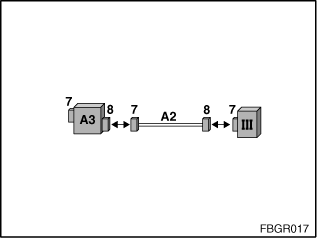

Bild 4: Kalibrering för provning av fiberoptiska kablar
III: Optiskt provnings- och programmeringssystem |
|
7: Bussning för fästet till MOST-adaptern |
8: Kontakt från MOST-adapter resp provslinga |
A2: 663123 |
A3: 663124 |
För den optiska kontrollen av en styrenhet (resp fiberoptisk kabel) måste styrenheten (resp den fiberoptiska kabeln) anslutas till det optiska provnings- och programmeringssystemet med hjälp av en adapter. Nedan visas de båda adaptrarna som behövs för denna provning.
Provning MOST-styrenhet:För provningen av en MOST-styrenhet (II) behöver man MOST-styrenhetskabeln (A1 = 663122). Tillvägagångssätt för provningen av en MOST-styrenhet:
För att lossa den tvåpoliga kontakten för fiberoptiska kablar (3) från styrenhetens stickkontakt (2), kan det vara nödvändigt att dra ut styrenhetens stickkontakt (2) ur bussningen (1). Gå därefter till väga som beskrivs under 1 till 3 och anslut till sist styrenhetens stickkontakt (2) med bussningen (1).

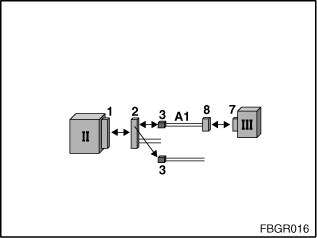

Bild 5: Provning MOST-styrenhet
II: MOST-styrenhet |
III: Optiskt provnings- och programmeringssystem |
1: Bussning styrenhet |
2: Kontakt styrenhet |
3: Tvåpolig kontakt för fiberoptisk kabel, utdragen ur styrenhetskontakten (2) |
7: Bussning för fästet till MOST-adaptern |
8: Kontakt från MOST-adapter |
A1: 663122 |
Provning av fiberoptisk kabel: För provningen av den fiberoptiska kabeln behöver man MOST-kabelstamsförlängningen (A2 = 663123) och anslutningshöljet (A4 = 663125). Tillvägagångssätt för provning av fiberoptiska kablar:
För att lossa den tvåpoliga kontakten för fiberoptiska kablar (3) från styrenhetens stickkontakt (2), kan det vara nödvändigt att dra ut styrenhetens stickkontakt (2) ur bussningen (1).

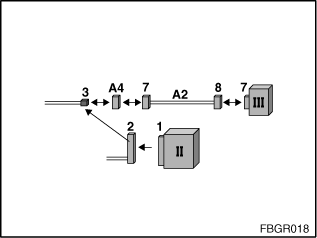

Bild 6: Provning av fiberoptisk kabel
II: MOST-styrenhet |
III: Optiskt provnings- och programmeringssystem |
1: Bussning styrenhet |
2: Kontakt styrenhet |
3: Tvåpolig kontakt för fiberoptisk kabel, utdragen ur styrenhetskontakten (2) |
7: Bussning för fästet till MOST-adaptern |
8: Kontakt från MOST-adapter |
|
A2: 663123 |
A4: 663125 |
Anm.
För provningen av den fiberoptiska kabeln måste man lossa den tvåpoliga fiberoptiska kabeln från en MOST-styrenhet och ansluta den till OPPS-apparaten. Om man t ex vill kontrollera den fiberoptiska kabeln mellan förstärkaren och videomodulen, måste den fiberoptiska kabeln kopplas loss från videomodulen och anslutas till OPPS-apparaten.
Om man lossar en fiberoptisk kabel i MOST-ringen, blinkar rött ljus vid den fiberoptiska kabelns utgång. Bilens Multi-Audiosystem-Controller (resp Car Communication Computer) försöker nämligen aktivera MOST-bussen med det blinkande ljuset, när den fiberoptiska kabeln är losskopplad. För provningen av den fiberoptiska kabeln måste man lossa den tvåpoliga fiberoptiska kabeln från en MOST-styrenhet och ansluta den till OPPS-apparaten. Provningen av den fiberoptiska kabeln ger emellertid endast ett korrekt resultat om en utgång blinkar när den fiberoptiska kabeln är losskopplad.
Om t ex en MOST-styrenhet i MOST-ringen, eller ett annat avsnitt av den fiberoptiska kabeln före den provade fiberoptiska kabeln i MOST-ringen, är defekt vid provningen av den fiberoptiska kabeln, så kan MOST-ringen inte stängas optiskt. Därför kan felorsaken ”inget blinkande ljus” vid den fiberoptiska kabelns utgång bero på följande:
Genomför följande steg för att lokalisera felorsaken:
Lossa en ytterligare fiberoptisk kabel före den fiberoptiska kabeln (som inte uppvisar blinkande ljus vid utgången) i MOST-ringen och se efter som något blinkande ljus syns vid utgången:
Anmärkning:
Om indikeringen av ljuseffekten varierar vid provningen av den fiberoptiska kabeln, är det mycket sannolikt att det föreligger ytterligare defekter i MOST-ringen efter den provade fiberoptiska kabeln. Orsaken är den att ringen inte är sluten och eftersom inget konstant ljus föreligger, utan ett pulserande ljus (om MOST-ringen avbryts, försöker bilens Multi-Audiosystem-Controller (resp Car Communication Computer) aktivera MOST-bussen med blinkande ljus).
