Den sensoriska kontrollen av navigationssystemet sker via en dold meny på Control-displayen (CD). Genom visningen av interna data och signaler på Control-displayen kan man kontrollera navigationssystemet under en provfärd.

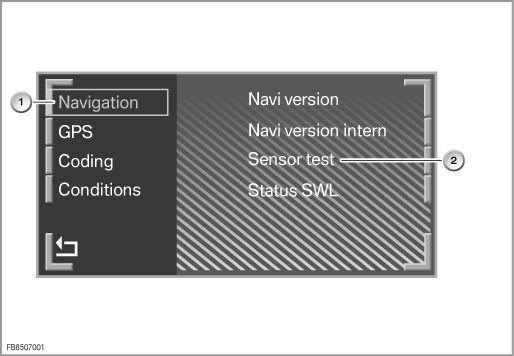

Ta fram den dolda menyn:
Index |
Förklaring |
Index |
Förklaring |
1 |
Menyalternativet Navigation. |
2 |
Menyalternativet Sensortest. |

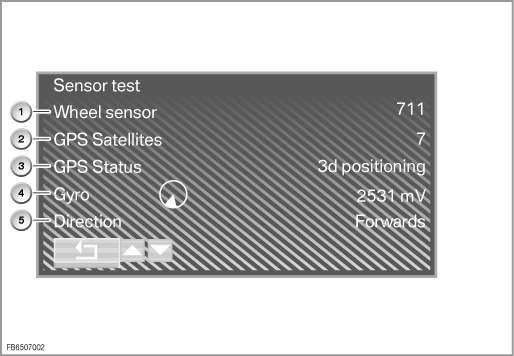

Välj menyalternativet Navigation och sedan Sensortest.
Index |
Förklaring |
Index |
Förklaring |
1 |
Mottagen hjulvarvtalssignal. |
2 |
GPS-mottagning: Antal satelliter som bevakas för tillfället. |
3 |
Status för GPS-mottagning. |
4 |
Girningshastighetsgivarens signal: Riktningspil och girningshastighetsgivarens spänning i mV. |
5 |
Körriktning: Framåt eller bakåt. |
|
|
Med denna visning på Control-displayen kan man under en provkörning kontrollera om hjulvarvtalssignalen, girningshastighetsgivarens signal och GPS-mottagningen är tillgängliga.
Index |
Förklaring |
Index |
Förklaring |
1 |
Menyalternativet GPS. |
2 |
Menyalternativet Status GPS-mottagning. |
3 |
Menyalternativet Status GPS-signal. |
|
|

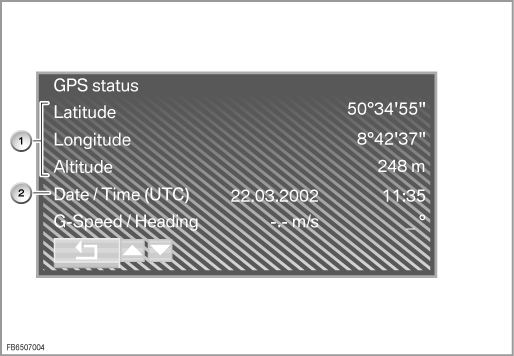

Välj menyalternativet GPS och sedan GPS-status.
Index |
Förklaring |
Index |
Förklaring |
1 |
Aktuell position: Breddgrad, längdgrad och höjd enligt GPS. |
2 |
Mottaget GPS-datum och klockslag. |

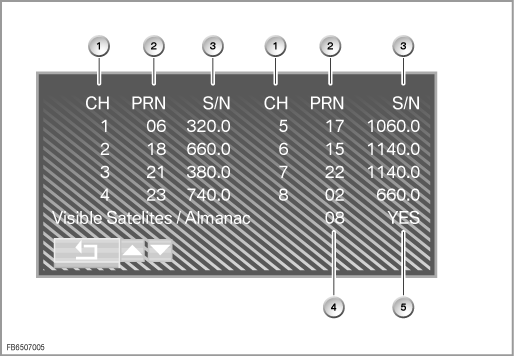

Välj Tillbaka och sedan menyalternativet GPS och Status GPS-signal.
Index |
Förklaring |
Index |
Förklaring |
1 |
Antal satelliter som bevakas (max 8). |
2 |
GPS-satellitens identifieringsnummer. |
3 |
GPS-signalens kvalitet hos varje enskild satellit. |
4 |
Antal satelliter som bevakas för tillfället. |
5 |
Almanacksdata tillgängliga ja / nej. |
|
|
Övriga menyalternativ
I övriga menyalternativ visas navigationssystemets interna data: exempelvis styrenhetens programversion, kodningsvariant, försörjningsspänning och temperatur.
