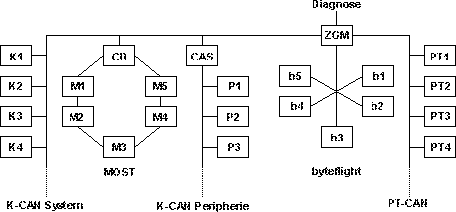

Systemkopplingsschema busstruktur

Systemkopplingsschema

Teckenförklaring:

• - CD (Control-display):
  Gateway K-CAN System <> MOST
  - CAS (Car Access System)
  Gateway K-CAN System<> K-CAN Periferi
  - ZGM (Central gateway-modul)
  Gateway K-CAN System <> PT-CAN <> byteflight
  - K1...Kn: Styrenheter på K-CAN System
  - M1...Mn: Styrenheter på MOST
  - P1...Pn: Styrenheter på K-CAN Periferi
  - b1...bn: Styrenheter på byteflight
  - PT1...PTn: Styrenheter på PT-CAN
