Indikeringen sker på Control-displayen (CD).
Anropa sensorisk kontroll:

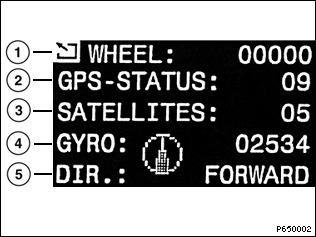

Därefter visas följande bild på Control-displayen:
Indikering |
Normvärde |
Om ej OK, skall följande kontroll genomföras |
1 |
Under färd (från och med ca 5 km/h): > 0 |
Hjulvarvtalssensor |
2 |
Vid fri sikt uppåt: 11 eller 12 |
GPS |
3 |
Vid fri sikt uppåt: > 3 |
GPS |
4 |
Riktningspilen rör sig vid en sväng tydligt ur nolläget När bilen står stilla och vid körning rakt fram 2500mV +/- 400mV; under svängning utanför ovannämnda område. |
Om värdet inte är OK: byt ut navigationsdatorn. |
5 |
Vid ilagd backväxel <BACKWARD> |
Backväxel |
Indikering |
GPS-status |
Betydelse |
00 |
Ingen GPS |
GPS utan funktion |
01 |
Kommunikationsfel |
GPS-mottagaren i navigationsdatorn |
02 |
Mottagningsfel |
GPS-mottagare/antenn |
03 |
Ingen almanacka |
Navigationsdatorn har ännu inte lagrat några data från satelliter. |
04 |
Satelliter sökes |
GPS söker satelliter |
05 |
1 satellit har hittats |
Positionering via GPS inte möjlig |
06 |
2 satelliter har hittats |
Positionering via GPS inte möjlig |
07 |
3 satelliter har hittats |
2D - Positionering möjlig |
08 |
4 satelliter har hittats |
2D- eller 3D-positionering är möjlig |
09 |
5 satelliter har hittats |
2D- eller 3D-positionering är möjlig |
10 |
6 satelliter har hittats |
2D- eller 3D-positionering är möjlig |
11 |
2D - Positionen har bestämts |
Längd- och breddgrad har bestämts (funktionen navigation är möjlig) |
12 |
3D - Positionen har bestämts |
Längd-, breddgrad och höjd bestämt (en noggrannare positionering är möjlig) |
till 03: I GPS-mottagaren samlas och sparas datainformationen från satelliterna, när följande villkor uppfylls:
Anm. Data kan förloras, när batteriet eller GPS-mottagaren kopplas loss.
Koppla i detta fall till batteriet resp GPS-mottagaren igen och låt
