Alla oscilloskop-bilderna är referensvärden och kan avvika alltefter bildinnehållet!

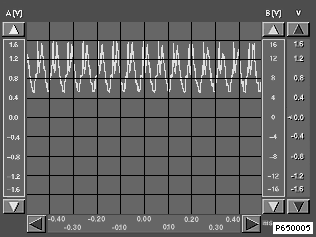

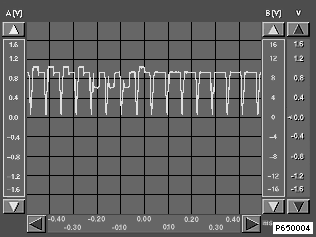

Bildsignaler R G B (röd, grön, blå)
Signal |
Navigation |
Control-display |
R |
Stift 3 R_1 |
Stift 1 R_1 |
G |
Stift 4 G_1 |
Stift 2 G_1 |
B |
Stift 5 B_1 |
Stift 3 B_1 |

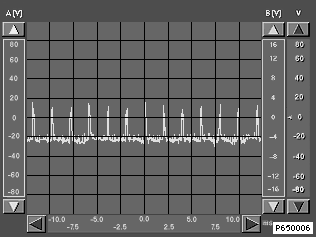

Bildsignaler vid TV-drift
Jord Control-display < Utvärdera endast spänningsområdet! >
Navigation |
Control-display |
Stift 13 |
Stift 6 |
