Ytterbackspegel

Elektriska ytterbackspeglar är seriemonterade på E70. Ytterbackspeglarna ställs in centralt via spegeljusteringskontakten i förardörren. Elektriska ytterbackspeglar finns i två utrustningsvarianter (Low och High).

Kortfattad komponentbeskrivning

Följande komponenter för de elektriska ytterbackspeglarna beskrivs:

Justeringskontakt för ytterbackspeglar
Yttertemperaturgivare
Kombiinstrument
Fotrumsmodul (FRM)
Junction-boxens elektronik (JBE)
Lägespotentiometer
Infällning av ytterbackspeglar

Justeringskontakt för ytterbackspeglar

De elektriska ytterbackspeglarna ställs in via justeringskontakten för ytterbackspeglar i förardörren. Vid utrustningsvarianten ”Low” aktiverar spegeljusteringskontakten de elektriska ytterbackspeglarnas motorer direkt. Vid utrustningsvarianten ”High” skickas manöversignalerna via LIN-bussen till fotrumsmodulen (FRM) och de elektriska ytterbackspeglarna.

Yttertemperaturgivare

Yttertemperaturgivaren registrerar omgivningstemperaturen Yttertemperaturgivaren skickar denna information direkt till kombiinstrumentet.

Kombiinstrument

Kombiinstrumentet bearbetar yttertemperaturgivarens information. Från och med en omgivningstemperatur lägre än 3 °C sänder kombiinstrumentet ett meddelande till den ansvariga styrenheten via K-CAN. Vid utrustningsvarianten ”Low” till Junction-boxens elektronik (JBE). JBE aktiverar därefter spegelvärmen elektriskt. Vid utrustningsvarianten ”High” till fotrumsmodulen (FRM). FRM rapporterar detta till de elektriska ytterbackspeglarna via LIN-bussen.

Fotrumsmodul (FRM)

FRM ansvarar för belysningen av spegeljusteringskontakten Vid utrustningsvarianten ”High” är FRM förbunden med spegeljusteringskontakten och de elektriska ytterbackspeglarna via LIN-bussen.

Junction-boxens elektronik (JBE)

JBE ansvarar för de elektriska ytterbackspeglarnas och spegeljusteringskontaktens spänningsförsörjning. Vid utrustningsvarianten ”Low” aktiverar JBE spegelvärmen elektriskt. Beroende på yttertemperaturen får JBE en signal för att värma upp speglarna. Signalen tar JBE emot via K-CAN.

Lägespotentiometer

Två motorer i vardera spegel justerar spegelglaset i horisontell och vertikal riktning. På motorerna sitter det en lägespotentiometer Potentiometern identifierar motorernas läge och återrapporterar detta.

Infällning av ytterbackspeglar

Ytterbackspegeln består av spegelfot och spegelhuvud. I spegelfoten sitter motorn för infällningen av ytterbackspegeln. In- och utfällningen sker genom att motorns rotationsriktning ändras.

Bilden visar E70

Index	Förklaring	Index	Förklaring
1	Justeringskontakt för ytterbackspeglar	2	Reglagekontakt för sidoval
3	Knapp för infällning av ytterbackspeglar

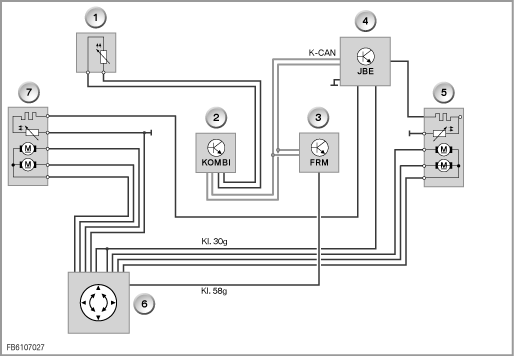

Blockkopplingsschema E70, utrustningsvariant ”Low”

Index	Förklaring	Index	Förklaring
1	Yttertemperaturgivare	2	Kombiinstrument
3	Fotrumsmodul (FRM)	4	Junction-boxens elektronik (JBE)
5	Ytterbackspegel passagerarsidan	6	Justeringskontakt för ytterbackspeglar
7	Ytterbackspegel förarsidan

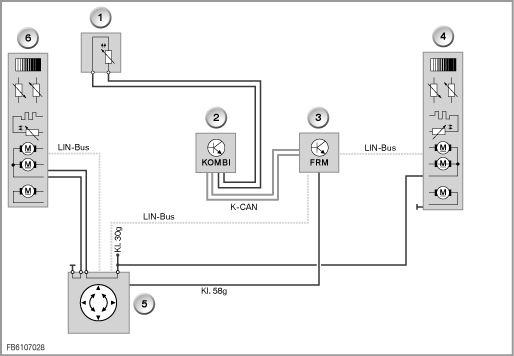

Blockkopplingsschema E70, utrustningsvariant ”High”

Index	Förklaring	Index	Förklaring
1	Yttertemperaturgivare	2	Kombiinstrument
3	Fotrumsmodul (FRM)	4	Ytterbackspegel passagerarsidan
5	Justeringskontakt för ytterbackspeglar med knapp för infällning	6	Ytterbackspegel förarsidan

Systemfunktioner

Följande systemfunktioner beskrivs för de elektriska ytterbackspeglarna:

Horisontell och vertikal ytterspegeljustering
Infällning av ytterbackspeglar
Trottoarkantsautomatik
Säkerhetsfunktioner

Horisontell och vertikal ytterspegeljustering

De elektriska ytterbackspeglarna kan justeras fr o m Kl. R TILL. De elektriska ytterbackspeglarna kan ställas in horisontellt och vertikalt via knappfältet i spegeljusteringskontakten. En reglagekontakt växlar mellan förar- och passagerarsidan fram. Horisontella och vertikala justeringar kan endast utföras efter varandra. Om ytterbackspeglarna är infällda går det inte att göra någon justering. För att skona motorerna och mekaniken är justeringstiden begränsad till max 10 sekunder. När den maximala justeringstiden gått ut, går det inte att aktivera ytterbackspeglarna under 10 sekunder.

Infällning av ytterbackspeglar

Ytterbackspeglarna kan fällas in mot sidorutorna för att minska bilens bredd. Ytterbackspeglarna kan fällas in fr o m Kl. R TILL. För att fälla in ytterbackspeglarna, trycker man på knappen för infällning av ytterbackspeglar i förardörren. In- resp utfällningen av ytterbackspeglarna blir omvänd om man trycker på knappen en gång till. Det finns även en integrerad upprepningsspärr som förhindrar att de fälls in eller ut för ofta.

Trottoarkantsautomatik

Trottoarkantsautomatiken ingår endast i bilar med extrautrustningen Spegel-memory förare. För att få en bättre sikt över trottoarkanten, fälls passagerarsidans spegelglas nedåt vid backning Denna funktion kan endast användas under följande villkor:

Reglagekontakten för att manövrera ytterbackspegeln i läget ”Förardörr”.

Inget släp på bilen.

Säkerhetsfunktioner

Motorerna har en blockeringsidentifieringsfunktion för att skydda drivningarna mot överbelastning. Om driften är blockerad, stiger strömmen i motorn. Den aktuella styrenheten jämför startströmmen i normal drift med strömmen i blockerad drift. Om det finns en skillnad identifieras en blockering. Aktiveringen av motorn avbryts.

Upprepningsspärr
Som överhettningsskydd för motorn spärras spegelinfällningen efter 45 sekunders total löptid Om upprepningsspärren är aktiv, kan de elektriska ytterbackspeglarna fällas ut en gång till.
Frånkoppling vid underspänning
Försörjningsspänningen till de elektriska ytterbackspeglarna övervakas av Junction-boxens elektronik (JBE) De elektriska ytterbackspeglarnas funktioner spärras under 8,5 volt. Alla funktioner är dock tillgängliga igen fr o m en nätspänning på 9 volt.
