Hardtopens lägen

Det finns totalt 14 givare för den sänkbara hardtopen (9 hallgivare och 5 mikrobrytare). Dessa givare identifierar olika lägen vid stängning och öppning av hardtopen. För fellokaliseringen måste man veta i vilket mellanläge hardtopen eventuellt stannar. Utifrån detta kan man dra en slutsats om orsaken för föreliggande fel.

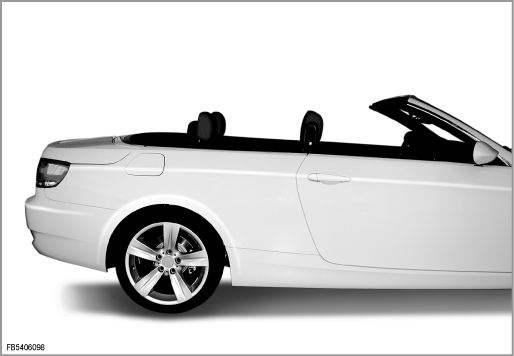

1. Hardtopen öppnas och fälls ner i bagageutrymmet

Sensor	Status kopplad	Preliminärtecken
Hallgivare Takpaket uppställt	Nej	I01203
Hallgivare Takpaket nedlagt	Ja	I01204
Hallgivare Takskålar delvis stängda	Nej	I01205
Hallgivare Takskålar delvis öppna	Ja	I01206
Mikrobrytare Rutram låst	Ja	I01200
Mikrobrytare Rutram upplåst	Nej	I01201
Hallgivare Bakre modul stängd	Ja	I01207
Hallgivare Bakre modul öppen	Nej	I01199
Hallgivare Bakre modul nästan stängd	Ja	I01201
Mikrobrytare Kopplingslås höger stängt	Ja	I01202
Hallgivare Kopplingslås höger öppet	Nej	I01208
Mikrobrytare Kopplingslås vänster stängt	Ja	I01197
Mikrobrytare Rutram nådd	Nej	S141
Hallgivare för bagagerumsseparering	Ja	S6229

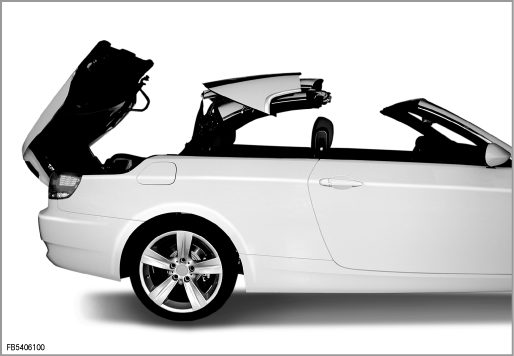

2. Den bakre modulen är öppen

Sensor	Status kopplad	Preliminärtecken
Hallgivare Takpaket uppställt	Nej	I01203
Hallgivare Takpaket nedlagt	Ja	I01204
Hallgivare Takskålar delvis stängda	Nej	I01205
Hallgivare Takskålar delvis öppna	Ja	I01206
Mikrobrytare Rutram låst	Nej	I01200
Mikrobrytare Rutram upplåst	Ja	I01201
Hallgivare Bakre modul stängd	Nej	I01207
Hallgivare Bakre modul öppen	Ja	I01199
Hallgivare Bakre modul nästan stängd	Nej	I01201
Mikrobrytare Kopplingslås höger stängt	Nej	I01202
Hallgivare Kopplingslås höger öppet	Ja	I01208
Mikrobrytare Kopplingslås vänster stängt	Nej	I01197
Mikrobrytare Rutram nådd	Nej	S141
Hallgivare för bagagerumsseparering	Ja	S6229

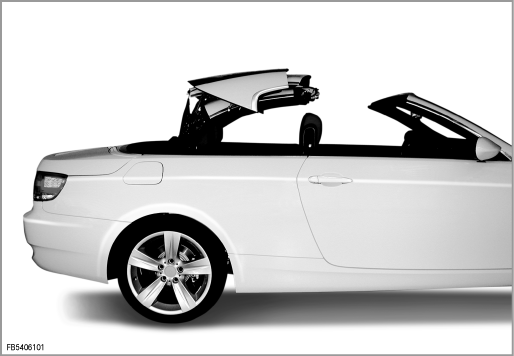

3. Takskålarna i paketet är utkörda och den bakre modulen är öppen

Sensor	Status kopplad	Preliminärtecken
Hallgivare Takpaket uppställt	Ja	I01203
Hallgivare Takpaket nedlagt	Nej	I01204
Hallgivare Takskålar delvis stängda	Nej	I01205
Hallgivare Takskålar delvis öppna	Ja	I01206
Mikrobrytare Rutram låst	Nej	I01200
Mikrobrytare Rutram upplåst	Ja	I01201
Hallgivare Bakre modul stängd	Nej	I01207
Hallgivare Bakre modul öppen	Ja	I01199
Hallgivare Bakre modul nästan stängd	Nej	I01201
Mikrobrytare Kopplingslås höger stängt	Nej	I01202
Hallgivare Kopplingslås höger öppet	Ja	I01208
Mikrobrytare Kopplingslås vänster stängt	Nej	I01197
Mikrobrytare Rutram nådd	Nej	S141
Hallgivare för bagagerumsseparering	Ja	S6229

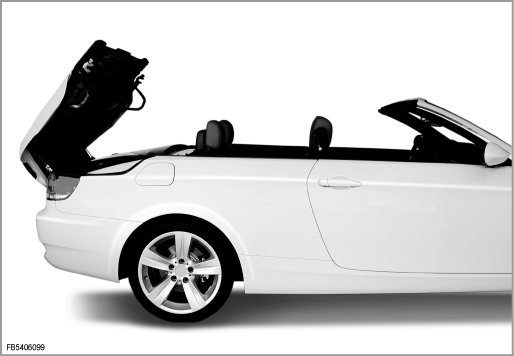

4. Takskålarna i paketet är utkörda och den bakre modulen är stängd

Sensor	Status kopplad	Preliminärtecken
Hallgivare Takpaket uppställt	Ja	I01203
Hallgivare Takpaket nedlagt	Nej	I01204
Hallgivare Takskålar delvis stängda	Nej	I01205
Hallgivare Takskålar delvis öppna	Ja	I01206
Mikrobrytare Rutram låst	Nej	I01200
Mikrobrytare Rutram upplåst	Ja	I01201
Hallgivare Bakre modul stängd	Ja	I01207
Hallgivare Bakre modul öppen	Nej	I01199
Hallgivare Bakre modul nästan stängd	Ja	I01201
Mikrobrytare Kopplingslås höger stängt	Nej	I01202
Hallgivare Kopplingslås höger öppet	Ja	I01208
Mikrobrytare Kopplingslås vänster stängt	Nej	I01197
Mikrobrytare Rutram nådd	Nej	S141
Hallgivare för bagagerumsseparering	Ja	S6229

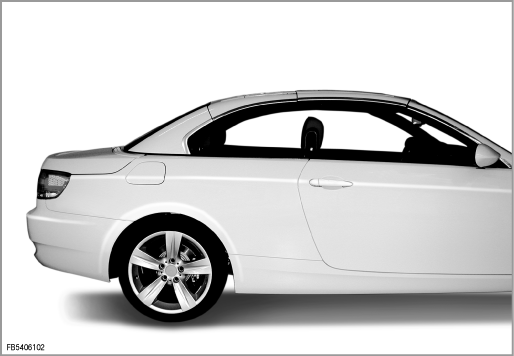

5. Hardtopen är stängd

Sensor	Status kopplad	Preliminärtecken
Hallgivare Takpaket uppställt	Ja	I01203
Hallgivare Takpaket nedlagt	Nej	I01204
Hallgivare Takskålar delvis stängda	Ja	I01205
Hallgivare Takskålar delvis öppna	Nej	I01206
Mikrobrytare Rutram låst	Ja	I01200
Mikrobrytare Rutram upplåst	Nej	I01201
Hallgivare Bakre modul stängd	Ja	I01207
Hallgivare Bakre modul öppen	Nej	I01199
Hallgivare Bakre modul nästan stängd	Ja	I01201
Mikrobrytare Kopplingslås höger stängt	Ja	I01202
Hallgivare Kopplingslås höger öppet	Nej	I01208
Mikrobrytare Kopplingslås vänster stängt	Ja	I01197
Mikrobrytare Rutram nådd	Ja	S141
Hallgivare för bagagerumsseparering	Ja	S6229
