Reparationsanvisningar för låsanordning till den mellersta takskålen mot takskålen bak

Låsanordning till den mellersta takskålen mot takskålen bak

Ställa in fästet till låsbulten för den mellersta takskålen mot takskålen bak.

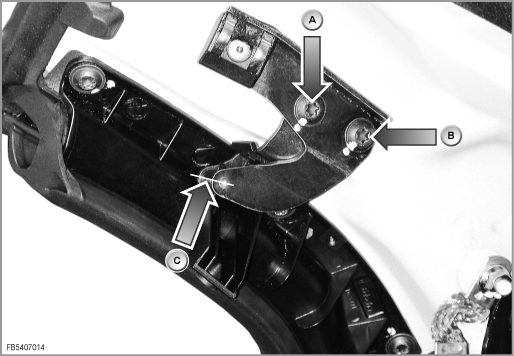

Fäste låsbult

VIKTIGT!

När man lossar resp drar åt skruvarna måste man tänka på att fästet inte snedvrids.

1. Lossa fästets skruv (A) försiktigt

2. Justera fästet.
   Rullens axel (C) får justeras maximalt 1 mm uppåt.

3. Fästets vridpunkt vid justeringen utgörs av skruven (B). Den får inte tas bort!

4. Dra försiktigt åt skruven (A).

5. Kontrollera stängningen och övermåttet mellan den mellersta och bakre takskålen och upprepa inställningen vid behov.
