Ställa in rutramens basplatta

Reparationsanvisning för justering av rutramens basplatta

Spalten mellan rutramen och takskålen fram är ojämn, spaltmåttet är felaktigt eller takskålen fram slår hårt mot rutramen.

Kontrollera spaltmåttet mellan rutramen och takskålen fram.

Kontrollera spaltmåttet enligt bild 1.

Är spaltmåttet felaktigt kan det ställas in via basplattan.

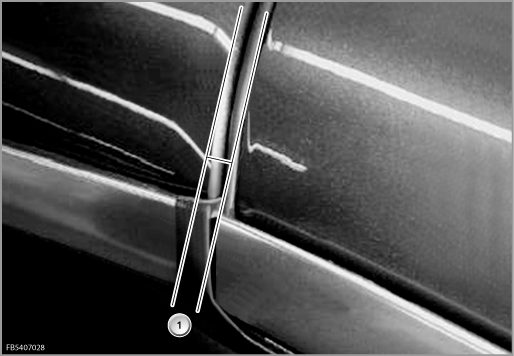

Bild 1

GR_FB5407028

Spaltmåttet (1) ska vara 5,0 mm +/- 1 mm.

Ställa in spaltmåttet via basplattan

  1. Öppna taket lite.
  2. Kontrollera centreringsbultens placering över basplattorna. Se bild 2.
  3. Haka loss innerbelysningen och lossa torxskruvarna.
    Viktig anvisning:
    Lossa bara en basplatta i taget, inte båda sidor samtidigt!
  4. Ställ in spaltmåttet via rutramens basplatta.
  5. Testa funktionen.

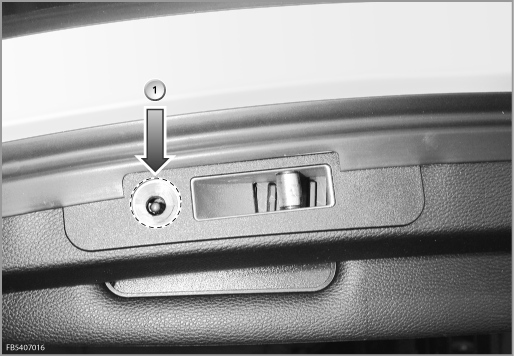

Bild 2

GR_FB5407016

Vid inställning av basplattan ska man kontrollera att ingen av de båda centreringsbultarna lämnar basplattans fångområde (1).
