Ställa in styrcylindern för kopplingslåset på mitten

Reparationsanvisning för inställning av styrcylinder för kopplingslås mitten

Dessa anvisningar gäller för bilar producerade fr o m vecka 04/2007

1. Demontera innertaket på takskålen fram.

2. Lossa skruvarna 2 och 3 på styrcylindern en aning. Se bild 1. Öppna taket så pass mycket att styrcylindern kan röras för hand.
   Anmärkning:
   Skruven 4 får under inga omständigheter lossas, för då ändras längdpositionen!

3. Stäng taket helt och förskjut styrcylindern ca 0,5 mm mot motlagret.
   Anmärkning:
   Snedförskjutningen ska åtgärda det klapprande ljudet.

4. Dra åt skruven 2.

5. Ställ taket i mellanläge och dra åt skruven 3.

6. Montera innertaket på takskålen fram.

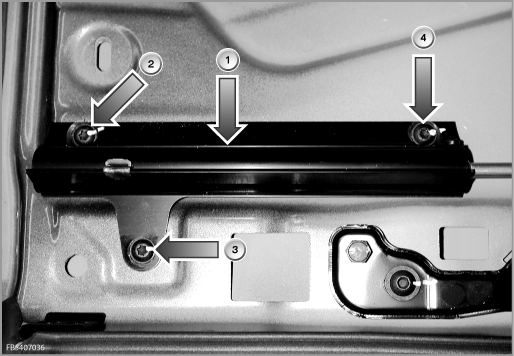

Bild 1

(1) Styrcylinder

Lossa under inga omständigheter skruven (4)!
