Justera in nedläggningsstödet

Reparationsanvisning för injustering av nedläggningsstödet

Kontrollera om hardtopen körs in centrerat i nedläggningsstödet.

Bilar tillverkade till vecka 14/2007

1. Öppna hardtopen tills nedläggningsstödet är åtkomligt.

2. Lägg modellera i nedläggningsstödets fäste. Se bild 1.

3. Öppna hardtopen tills takpaketet är helt nedfällt.

4. Stäng hardtopen så mycket att nedläggningsstödet är åtkomligt igen.

5. Fastställ hardtopens position med hjälp av avtrycket i modelleran.

6. Justera nedläggningsstödet på bredden i enlighet med avtrycket så att hardtopen körs in på mitten.
   Anmärkning:
   Justera bara in nedläggningsstödet med den undre skruven, den övre skruven får inte lossas.


Bilar tillverkade fr o m vecka 14/2007

I dessa bilar finns en fästskruv i nedläggningsstödets fäste. Själva nedläggningsstödet får inte justeras mer.

1. Stäng hardtopen och lossa fästskruven i nedläggningsstödets fäste. Se bild 2.

2. Öppna hardtopen tills takpaketet är helt nedfällt.

3. Stäng hardtopen så mycket att nedläggningsstödet är åtkomligt igen.

4. Dra åt fästskruven på nedläggningsstödets fäste med ett åtdragningsmoment på 4,5 Nm.


Om problemet kvarstår, kontrollera att bagageutrymmet är korrekt lastat.

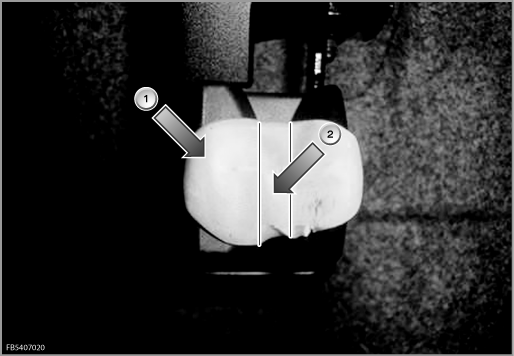

Bild 1

(1) Modellera

Hardtopen måste köras in centrerat (2) i nedläggningsstödet.

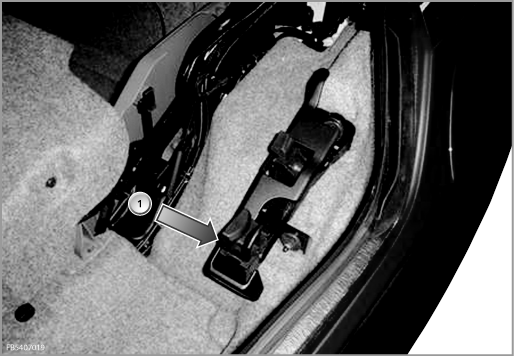

Bild 2

(1) Fäste på nedläggningsstödet
