Bultsäkring hydraulcylinder

Reparationsanvisning för bultsäkring på hydraulcylindern som har lossat

Kontrollera bultsäkringen på hydraulcylindern.

  1. Öppna hardtopen tills hydraulcylindern är åtkomlig. Se bild 1.
  2. Kontrollera att bultsäkringen finns och att den sitter korrekt. Se bild 2 och bild 3.

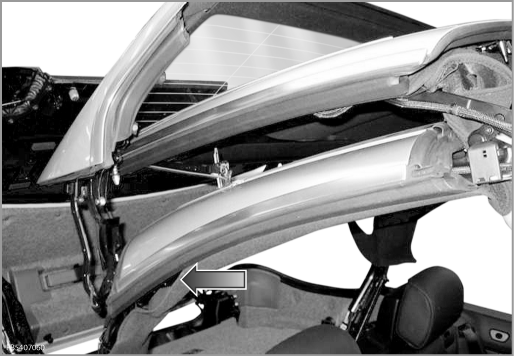

Bild 1

GR_FB5407060

Hydraulcylinderns monteringsplats.

Bild 2

GR_FB5407062

Bör-status: Bultsäkringen (1) måste vara monterad.

Bild 3

GR_FB5407061

Felstatus: Bultsäkringen saknas och bulten har glidit ur läge.
