ชุดควบคุมนาฬิกาแบบควบคุมด้วยคลื่นวิทยุ เป็นชุดควบคุมที่ต่ออยู่ในสายของเสาอากาศ ระหว่างเครื่องขยายสัญญาณเสาอากาศและวิทยุ ซึ่งจะทำการแยกและขยายสัญญาณเวลาแบบคลื่นวิทยุ ที่ได้รับจากเสาอากาศกระจกหลัง, ตรวจเช็คข้อมูล, แปลงข้อมูลเกี่ยวกับเวลา และส่งผ่านทาง K บัส ไปยังแผงหน้าปัดเพื่อให้นาฬิกาแสดงเวลาที่ถูกต้อง
โดยจะมีฮาร์ดแวร์อยู่สองรุ่น สำหรับใช้กับตัวส่งสัญญาณเวลาแบบควบคุมด้วยคลื่นวิทยุแบบต่างๆ
นาฬิกาจะรวมอยู่ในแผงหน้าปัด ซึ่งจะทำงานเป็นอิสระจากชุดควบคุมนาฬิกาแบบควบคุมด้วยคลื่นวิทยุ ฟังก์ชั่นการปรับตั้งวันที่, ชั่วโมง และนาที รวมทั้งตัวเลือกการแสดงเวลาแบบ 12 หรือ 24 ชั่วโมง จะยังคงมีอยู่เหมือนเดิม
เวลาบนนาฬิกาในแผงหน้าปัดจะได้รับการแก้ไขให้ถูกต้อง โดยสัญญาณเวลาที่รับมาจากชุดควบคุมนาฬิกาแบบควบคุมด้วยคลื่นวิทยุ นอกจากนี้ ยังสามารถเปลี่ยนจากเวลาฤดูร้อนเป็นเวลาฤดูหนาวได้โดยอัตโนมัติด้วย
การปรับตามเขตเวลาสำหรับประเทศเยอรมนี/สหราชอาณาจักร ยังคงสามารถทำได้ในแบบแมนนวล โดยการแก้ไขชั่วโมงที่แสดงผล ซึ่งสามารถทำการปรับได้ แม้ในขณะที่รับสัญญาณเวลาแบบควบคุมด้วยคลื่นวิทยุ
หลังจากที่บิดสวิตช์กุญแจไปที่ตำแหน่ง R แล้ว ระบบจะประเมินสัญญาณคลื่นวิทยุตลอดเวลา เมื่อมีสัญญาณข้อมูลเวลาเข้ามา จะส่งผ่านข้อมูลเวลานั้นไปยังแผงหน้าปัดทุกๆ 5 นาทีโดยประมาณ
ในขณะที่บิดสวิตช์กุญแจไปที่ OFF จะมีการส่งผ่านข้อมูลเวลาวันละหนึ่งครั้ง
ถ้าไม่ได้ตั้งนาฬิกาในแผงหน้าปัดไว้ (เช่น หลังจากถอดสายแบตเตอรี่) ระบบจะรับข้อมูลเวลาแบบควบคุมด้วยคลื่นวิทยุ (เวลาและวันที่) มาใช้ทันที เพื่อให้แสดงเวลาที่ถูกต้อง
ระบบจะแก้ไขการแสดงนาที ถ้าเวลาที่แสดง ต่างจากสัญญาณเวลาแบบควบคุมด้วยคลื่นวิทยุ ไม่เกิน +/-15 นาที แต่จะไม่มีการแก้ไขตัวเลขชั่วโมง
ถ้าเวลาที่แสดง แตกต่างจากสัญญาณเวลาแบบควบคุมด้วยคลื่นวิทยุ เกินกว่า +/-15 นาที ซึ่งถือว่าอยู่ในช่วงที่มีความคลาดเคลื่อนมากเกินไปแล้ว ระบบจะนำข้อมูลเวลาแบบควบคุมด้วยคลื่นวิทยุทั้งหมดมาใช้ (ทั้ง ชั่วโมง, นาที และวันที่)
สัญญาณนาฬิกาแบบควบคุมด้วยคลื่นวิทยุ เป็นสัญญาณคลื่นวิทยุแบบคลื่นยาว ตัวส่งสัญญาณสำหรับเวลาแบบควบคุมด้วยคลื่นวิทยุนี้ มีอยู่ในสหราชอาณาจักร และประเทศเยอรมนี
ภาพต่อไปนี้จะแสดงสภาพการรับสัญญาณ สำหรับตัวส่งสัญญาณทั้งสองแบบ
สภาพการรับสัญญาณเป็นต่อไปนี้ :
ข้อมูลเพิ่มเติมที่ควรจำ :
ภาพข้างบนจะแสดงสภาพการรับสัญญาณ สำหรับรุ่นที่ 1 (77.5 kHz)

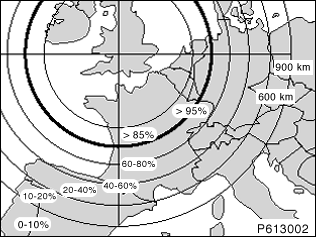

ภาพข้างบนจะแสดงสภาพการรับสัญญาณ สำหรับรุ่นที่ 2 (60 kHz)
การรับสัญญาณ |
ความเข้มของสัญญาณ |
> 90 % |
> 10 |
85 % - 90 % |
9 |
75 % - 85 % |
8 |
60 % - 75 % |
7 |
50 % - 60 % |
6 |
10 % - 50 % |
5 |
ความเข้มของสัญญาณเหล่านี้ สามารถอ่านได้โดยใช้การวิเคราะห์
