สวิตช์หัวล็อคเข็มขัดนิรภัยพร้อมชุดอินเตอร์เฟสแรงดันไฟฟ้า

ออสซิลโลกราฟที่แสดงนี้ ใช้สำหรับสวิตซ์หัวล็อคเข็มขัดนิรภัยที่มีคอนเนคเตอร์ 4 ขาเท่านั้น สวิตซ์เหล่านี้จะมีเซ็นเซอร์แบบฮอลล์ 4 สาย พร้อมชุดอินเตอร์เฟสแรงดันไฟฟ้า

ต้องใช้สายอะแดปเตอร์ 4 ขา 61 6 032 สำหรับการวัด สายอะแดปเตอร์ต้องต่อเข้ากับคอนเนคเตอร์บนหัวเข็มขัดนิรภัยและชุดสายไฟ สายเคเบิลมัลติฟังก์ชั่น MFK1 ต้องเชื่อมต่อเข้ากับอะแดปเตอร์ขา 1 (เทอร์มินอล 31) และอะแดปเตอร์ขา 3 (สายไฟที่ต่อไปยังชุดควบคุม MRS) การปรับตั้งออสซิโลสโคปทำโดยโมดูลทดสอบ

เส้นกราฟที่ตั้งไว้

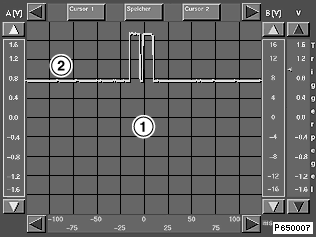

ภาพ 1: เข็มขัดนิรภัยไม่สอดอยู่ในหัวล็อคเข็มขัดนิรภัย

1: รูปแบบสัญญาณ: คลื่นรูปสี่เหลี่ยม

2: ระดับต่ำประมาณ 0.8 V

เส้นกราฟที่ตั้งไว้

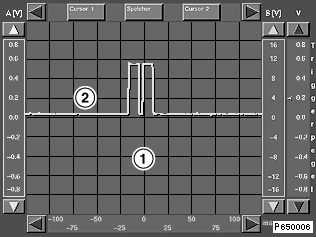

ภาพ 2: เข็มขัดนิรภัยสอดอยู่ในหัวล็อคเข็มขัดนิรภัย

1: รูปแบบสัญญาณ: คลื่นรูปสี่เหลี่ยม

2: ระดับต่ำ 0 V

เส้นกราฟที่ตั้งไว้

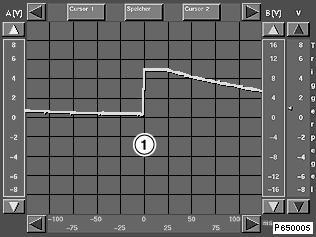

ภาพ 3: สายขาด

หัวล็อคเข็มขัดนิรภัยที่ถอดออก หรือสายขาด

1: รูปแบบสัญญาณ: ฟันเลื่อย
