ระบบน้ำยาทำความเย็น E52

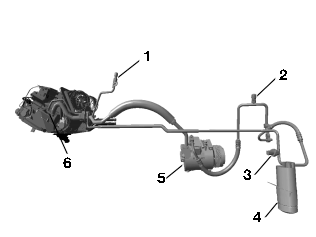

การแสดงระบบน้ำยาทำความเย็น E52

GR_E52_IHK_KAELTEKREIS_G

1

ยูเนี่ยน, ด้านความดันของเครื่องปรับอากาศ

ห้องเครื่องยนต์ในส่วนหน้าของแผงกั้นด้านขวา

2

ยูเนี่ยน, ด้านอากาศเข้าของเครื่องปรับอากาศ

ห้องเครื่องยนต์ด้านหลังไฟหน้าด้านขวา

3

เซ็นเซอร์ความดันสำหรับระบบน้ำยาทำความเย็น

ท่อทางเข้าระหว่างท่อคู่และดรายเออร์

4

ดรายเออร์

ห้องเครื่องยนต์ด้านหลังไฟหน้าด้านขวา

5

คอมเพรสเซอร์เครื่องปรับอากาศ

ด้านหน้าขวาของห้องเครื่องยนต์บนเสื้อสูบ

6

ฮีทเตอร์พร้อมเอ็กซ์แพนชั่นวาล์วและอีแวปเพอเรเตอร์

ภายในรถบริเวณใต้แผงหน้าปัด
