การทดสอบเซ็นเซอร์ ระบบนำทาง

ข้อมูลจะแสดงขึ้นในจอ LC

การทดสอบเซ็นเซอร์สามารถเลือกได้ดังต่อไปนี้ :

ตัวเลือก - เมนูหลัก
ตัวเลือก - การตั้งค่า
กดปุ่ม "เมนู" ในหน้าจอการตั้งค่าค้างไว้ เป็นเวลามากกว่า 8 วินาที
เลือกการทดสอบเซ็นเซอร์

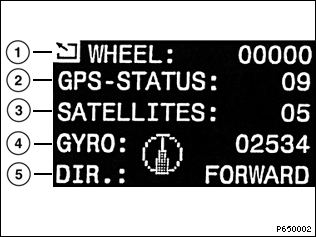

แล้วหน้าต่อไปนี้จะปรากฏในจอแสดงผล

1 เซ็นเซอร์ล้อ, จำนวนพัลส์จากเซ็นเซอร์ความเร็วต่อนาที, ล้อซ้ายและขวา
ตั้งแต่ช่วงหยุดการผลิต PU99, จะแสดงเฉพาะล้อซ้ายเท่านั้น และได้ยกเลิกสายสำหรับส่งสัญญาณความเร็วล้อด้านขวาที่ต่อไปยังคอมพิวเตอร์ระบบนำทางแล้ว ถ้าใช้ซอฟท์แวร์ระบบปฏิบัติการใหม่ในรถยนต์รุ่นเก่า จะแสดงเฉพาะสัญญาณความเร็วล้อซ้ายเท่านั้น
(สำหรับรถรุ่น E46 และ E52 ใช้สัญญาณจากล้อด้านหลังซ้ายเท่านั้น)
2 สถานะ GPS
3 จำนวนดาวเทียมที่รับโดย GPS ในขณะนี้
4 ลูกศรทิศทาง, แรงดันไฟฟ้าที่จ่ายโดยไจโรเป็น mV
5 ทิศทางไปข้างหน้า/ถอยหลัง

การทดสอบการทำงาน

เลือกการทดสอบเซ็นเซอร์
ขับรถกลางแจ้งเป็นวงกลมขนาดเล็กหลายๆ รอบ
สังเกตจอแสดงผล/ไฟแสดง สำหรับการทดสอบเซ็นเซอร์

จอแสดงผล	เซ็ตพอยท์	ถ้าผิดปกติ ให้ทำการทดสอบต่อไปนี้
1	ในขณะขับขี่ (ตั้งแต่ประมาณ 5 กม./ชม. ขึ้นไป) : > 0	เซ็นเซอร์ความเร็วล้อ
2	โดยไม่มีสิ่งกีดขวางทัศนวิสัยด้านบน : 11 หรือ 12	GPS
3	โดยไม่มีสิ่งกีดขวางทัศนวิสัยด้านบน : > 3	GPS
4	ลูกศรแสดงทิศทางจะเคลื่อนออกจากตำแหน่งศูนย์อย่างเห็นได้ชัด ขณะทำการเลี้ยว ในขณะที่รถหยุดนิ่ง (เครื่องยนต์ทำงาน) และขับตรงไปข้างหน้า : 2500 มิลลิโวลท์+/-400 มิลลิโวลท์; ในระหว่างที่บิดสวิตช์กุญแจไปที่ OFF : จะไม่อยู่ภายในช่วงที่ระบุไว้ด้านบน	ถ้าค่าผิดปกติ : ให้เปลี่ยนคอมพิวเตอร์ระบบนำทาง
5	เมื่อมีการเข้าเกียร์ถอยหลัง <ไปข้างหลัง>	ถอยหลัง

การกำหนดสถานะ GPS

จอแสดงผล	สถานะ GPS	การกำหนด
00	ไม่มี GPS	GPS ไม่สามารถทำงานได้
01	การติดต่อผิดปกติ	เครื่องรับ GPS คอมพิวเตอร์ระบบนำทาง
02	เครื่องรับผิดปกติ	เครื่องรับสัญญาณ/เสาอากาศ GPS
03	ไม่มีข้อมูลดาวเทียม	ยังไม่มีข้อมูลที่บันทึกจากดาวเทียม
04	ทำการค้นหาดาวเทียม	GPS ค้นหาดาวเทียม
05	พบดาวเทียม 1 ดวง	การปรับตำแหน่งโดยใช้ GPSไม่สามารถทำได้
06	พบดาวเทียม 2 ดวง	การปรับตำแหน่งโดยใช้ GPSไม่สามารถทำได้
07	พบดาวเทียม 3 ดวง	สามารถปรับตำแหน่งแบบ 2D ได้
08	พบดาวเทียม 4 ดวง	สามารถปรับตำแหน่งแบบ 2D หรือ 3D ได้
09	พบดาวเทียม 5 ดวง	สามารถปรับตำแหน่งแบบ 2D หรือ 3D ได้
10	พบดาวเทียม 6 ดวง	สามารถปรับตำแหน่งแบบ 2D หรือ 3D ได้
11	ตรวจพบตำแหน่งแบบ 2D	ตรวจพบองศาละติจูดและลองจิจูด (สามารถใช้ฟังก์ชั่นระบบนำทางได้)
12	ตรวจพบตำแหน่งแบบ 3D	ตรวจพบองศาลองจิจูด, ละติจูด และระดับความสูง (สามารถปรับตำแหน่งได้ถูกต้องมากขึ้น)

เกี่ยวกับ 03 : หลังจากจ่ายแรงดันไฟฟ้าไปที่เทอร์มินอล 30, เทอร์มินอล R และทำการติดต่อดาวเทียม จะมีการรับข้อมูลจากดาวเทียม และบันทึกไว้ในเครื่องรับสัญญาณ GPS ถ้าข้อมูลเหล่านี้อยู่ในสถานะที่ใช้งานไม่ได้ เช่น เมื่อถอดสายแบตเตอรี่หรือเครื่องรับสัญญาณ GPS ออก จะต้องจอดรถยนต์ไว้นอกอาคาร โดยไม่มีสิ่งกีดขวางทัศนวิสัยด้านบน และสวิตช์กุญแจที่ตำแหน่ง R "ON" (ประมาณ 15 นาที)
