การสังเกตโหมดสแตนด์บายโดยใช้การวัดกระแสไฟฟ้าขณะไม่ใช้งานอุปกรณ์จากภายนอก

รถยนต์ที่จอดไว้อาจมีกระแสไฟฟ้าขณะไม่ใช้งานอุปกรณ์เพิ่มขึ้น อาการดังกล่าวอาจเกิดขึ้นเป็นระยะๆ หรือเกิดขึ้นอย่างต่อเนื่อง สาเหตุที่เป็นไปได้ :

• อุปกรณ์ไฟฟ้าเสริมจะถูกต่อเข้ากับเทอร์มินอล 30 หรือเข้ากับแบตเตอรี่

• อุปกรณ์ที่เกิดความผิดปกติ, ชุดควบคุม หรืออุปกรณ์ต่อพ่วงของชุดควบคุมกินกระแสไฟมากเกินไปในโหมดสแตนด์บาย


การตรวจหาสาเหตุโดยอัตโนมัติไม่สามารถทำได้ในกรณีที่เกิดความผิดปกติในกระแสไฟฟ้าขณะไม่ใช้งานอุปกรณ์ สำหรับรถที่มีเซ็นเซอร์แบตเตอรี่อัจฉริยะ สามารถตรวจหาได้เฉพาะกระแสไฟฟ้าขณะไม่ใช้งานอุปกรณ์ในช่วงต่อไปนี้เท่านั้น : < 80 มิลลิแอมป์, ระหว่าง 80 และ 200 มิลลิแอมป์, ระหว่าง 200 มิลลิแอมป์ และ 1 แอมป์, > 1 แอมป์
สำหรับการตรวจสอบค้นหาสาเหตุนั้น จำเป็นต้องทำการวัดกระแสไฟฟ้าภายนอกขณะไม่ใช้งานอุปกรณ์ เพื่อสังเกตดูรถยนต์ขณะเข้าสู่โหมดสแตนด์บายและเพื่อทำการค้นหาสาเหตุของความผิดปกติ

ขั้นตอน : การวัดกระแสไฟฟ้าขณะไม่ใช้งานอุปกรณ์จากภายนอกโดยใช้ระบบการวัด

GT1, DISplus หรือ MIB ออสซิโลสโคป ที่มีคลิปแอมป์มิเตอร์ 50 A เหมาะสมมากสำหรับการวัดกระแสไฟฟ้าวงจรปิดในระยะยาว

การเตรียมรถยนต์ :
ก่อนการวัด ต้องเตรียมรถยนต์เพื่อให้ได้ผลการทดสอบที่ถูกต้อง และป้องกันการรบกวนต่างๆ ที่อาจเกิดขึ้นในระหว่างการวัด :

• จอดรถยนต์ในตำแหน่งที่สามารถทำการวัดได้โดยไม่มีการรบกวน

• แบตเตอรี่ต้องชาร์จอย่างเพียงพอ และ ไม่ ได้ต่ออยู่กับเครื่องชาร์จแบตเตอรี่ ถ้าจำเป็น ให้ชาร์จแบตเตอรี่ล่วงหน้า

• เปิดฝากระโปรงหน้า และดึงสวิตช์หน้าสัมผัสฝากระโปรงหน้าขึ้น (การจำลองสถานการณ์ขณะฝากระโปรงหน้าปิดอยู่)

• เปิดฝากระโปรงหลัง และยึดตัวล็อคช่องเก็บสัมภาระไว้ขณะที่ฝากระโปรงหลังเปิดอยู่โดยใช้ไขควงหรืออุปกรณ์อื่นที่คล้ายกัน (การจำลองสถานการณ์ขณะที่ฝากระโปรงหลังปิดอยู่)

• เปิดช่องเก็บของ (การตรวจจับการปิดอุปกรณ์ไฟฟ้า)

• เปิดประตูคนขับและปิดอีกครั้ง (จำลองสถานการณ์การเข้าในรถ)

• บิดสวิตช์กุญแจไปที่ ON อย่างน้อย 5 วินาที จากนั้น บิดสวิตช์กุญแจ OFF อีกครั้ง ถอดรีโมทคอนโทรลหรือเซ็นเซอร์ตรวจจับสำหรับรถที่มีระบบการเข้ารถแบบอัตโนมัติออกจากช่องเสียบ และห้ามทิ้งอุปกรณ์ดังกล่าวไว้ในรถยนต์

• เปิดประตูคนขับอีกครั้ง และยึดตัวล็อคของประตูคนขับขณะที่ประตูคนขับเปิดอยู่โดยใช้ไขควงหรืออุปกรณ์อื่นที่คล้ายกัน (การจำลองสถานการณ์การออกจากรถ)

• ยึดรถยนต์ไว้


การปรับตั้งออสซิโลสโคปสำหรับการวัดในระยะยาว :

• เลือกเมนู 'ระบบการวัด' : การตั้งค่ามาตรฐานให้กับสายวัด <MFK1> จะก่อให้เกิดข้อความแสดงความผิดปกติ ไม่ต้องพิจารณาการตั้งค่าดังกล่าวโดยเลือก <ยกเลิก>

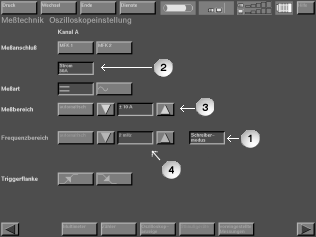

• จากนั้น ให้เลือกหน้าจอ 'การปรับตั้งออสซิโลสโคป'


• (1) สั่งงานโหมดอุปกรณ์บันทึกค่า

• (2) เลือกกระแสไฟฟ้า 50 A

• (3) เลือกช่วงการวัด +10 A

• (4) เลือกช่วงความถี่ : เช่น 0.2 mHz (วัด 1 ครั้งต่อ 10 วินาที ผลที่ได้จะอยู่ในช่วงการบันทึกค่าสูงสุดเป็นระยะเวลา 13.8 ชั่วโมง)
  หมายเหตุ : ช่วงความถี่จะเป็นตัวกำหนดระยะเวลาในการบันทึกค่าที่วัดได้ และความถี่ในการบันทึกค่าที่วัดได้ ยิ่งความถี่ที่ปรับตั้งมีค่าสูงขึ้น ยิ่งมีการบันทึกค่าที่วัดได้ถี่ขึ้น และระยะเวลาในการบันทึกค่าที่บันทึกไว้ก็จะลดลงด้วยเช่นกัน

• เลือกการแสดงผลของออสซิโลสโคป

• ต่อคลิปแอมป์มิเตอร์ 50 A เข้ากับ GT1, DISplus หรือ MIB
  หมายเหตุ : คลิปแอมป์มิเตอร์ 50 A จะได้รับการปรับเทียบตามคำแนะนำสำหรับหน้าจอของระบบการวิเคราะห์ที่เกี่ยวข้อง ในระหว่างการปรับตั้ง ในขั้นตอนนี้ คลิปแอมป์มิเตอร์ 50 A ต้องไม่ได้ต่อเข้ากับรถยนต์
  หมายเหตุ : สำหรับการวัดในระยะยาวทั้งหมด GT1 ต้องอยู่บนชุดฐาน

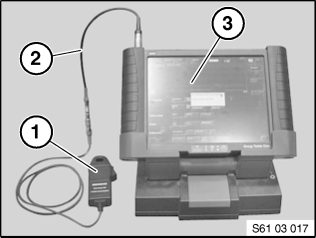

  เช่น ตัวอย่างด้านล่างนี้จะเป็นการต่อคลิปแอมป์มิเตอร์ 50 A (1) โดยใช้อะแดปเตอร์ 2/3 (2) เข้ากับ GT1 (3) :


• ต่อคลิปแอมป์มิเตอร์ 50 A เข้ากับสายขั้วลบแบตเตอรี่ (ลูกศรชี้ไปยังแบตเตอรี่) จากนั้น การวัดจะเริ่มขึ้น


สังเกตการสแตนด์บายของรถยนต์และทำการตรวจสอบค้นหาสาเหตุและแก้ปัญหา

การสแตนด์บายปกติ

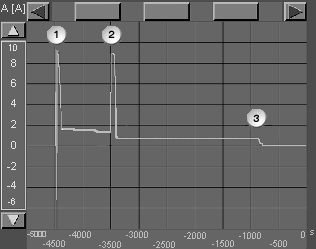

ลักษณะเฉพาะต่างๆ (ดูที่ตารางด้านล่าง) ทำให้สามารถติดตามการเข้าสู่โหมดสแตนด์บายของรถยนต์ได้

สแตนด์บายสำหรับ E60, E61, E63, E64, E87, E90, E91 ก่อนรุ่นปี 03/2006 :

สแตนด์บายสำหรับ E60, E61, E63, E64, E87, E90, E91 ตั้งแต่รุ่นปี 03/2006 และ E92, E93, E81, E70, R56, R55 :

ในกรณีมาตรฐาน จะมีการปิดเทอร์มินอล 30g เป็นเวลา 30 นาทีหลังจาก <เทอร์มินอล R OFF> สำหรับรถที่มี TCU และบริการเทเลเมติก จะต้องใช้เวลา 60 นาทีหลังจาก <เทอร์มินอล R OFF>

สำหรับรถที่มีเซ็นเซอร์แบตเตอรี่อัจฉริยะ จะเริ่มทำการตรวจสอบกระแสไฟฟ้าขณะไม่ใช้งานอุปกรณ์เมื่อเวลาผ่านไปประมาณ 70 นาทีหลังจาก <เทอร์มินอล R OFF> รถยนต์ต้องอยู่ในสถานะเดินเบาเป็นเวลาอย่างน้อยอีก 120 นาที โดยต้องไม่ถูกกระตุ้นให้ทำงานเพื่อให้การตรวจสอบกระแสไฟฟ้าขณะไม่ใช้งานอุปกรณ์รอบใหม่ได้รับการบันทึกไว้ใน DME/DDE

หมายเหตุ : ถ้าเครื่องยนต์ไม่ได้ทำงานมาระยะหนึ่ง จะเกิดการกระตุ้นการทำงานเพิ่มมาสองครั้งใน E60, E61, E63, E64 และ E70 ตั้งแต่รุ่นปี 03/2007 : 40 นาที (หมายเลข 1) และ 80 นาที (หมายเลข 2) หลังจาก <เทอร์มินอล R OFF>, KOMBI (แผงหน้าปัด) จะกระตุ้นรถยนต์ให้กลับมาตรวจเช็คอุณหภูมิน้ำหล่อเย็น (กรุณาดูรูปด้านบน) การกระตุ้นการทำงานทั้งสองถือเป็นสิ่งปกติและไม่ทำให้เกิดรายการข้อมูลหน่วยความจำรหัสความผิดปกติ

ขั้นตอนการตรวจสอบค้นหาสาเหตุและแก้ปัญหา

ในกรณีที่กระแสไฟฟ้าขณะไม่ใช้งานอุปกรณ์ปกติ ให้ใช้ขั้นตอนต่อไปนี้ :

• เมื่อต้องการระบุหาสาเหตุ (ตัวเริ่มสั่งงาน) ให้ใช้คลิปแอมป์มิเตอร์วัดที่สายจ่ายไฟไปยังกล่องจ่ายไฟที่ด้านหน้าและด้านหลัง และที่สายจ่ายไฟของขั้วแบตเตอรี่นิรภัยด้วย ในกรณีนี้ สามารถตรวจหาตำแหน่งที่ตัวเริ่มสั่งงานติดตั้งอยู่ได้

• ที่กล่องจ่ายไฟดังกล่าว จะสามารถตรวจหาสาเหตุได้โดยการถอดฟิวส์ออกตามลำดับ
  เมื่อปิดเทอร์มินอล 30g เป็นเวลา 30 และ/หรือ 60 นาทีหลังจาก <เทอร์มินอล R OFF> ให้ทำการตรวจสอบค้นหาสาเหตุและแก้ปัญหาที่อุปกรณ์ต่างๆ ที่ได้รับไฟจ่ายผ่านทางเทอร์มินอล 30 และเทอร์มินอล 30g-f
