การตรวจเช็คเซ็นเซอร์ระบบนำทาง Professional NAV 01

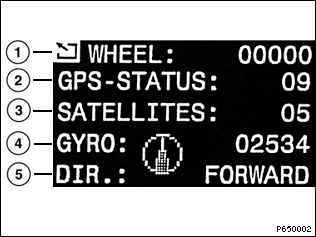

จอแสดงผล

ค่าที่กำหนด

ถ้าผิดปกติ ให้ทำการทดสอบต่อไปนี้

1

ในขณะขับขี่ (ตั้งแต่ประมาณ 5 กม./ชม. ขึ้นไป) : > 0

เซ็นเซอร์ความเร็วล้อ

2

โดยไม่มีสิ่งกีดขวางทัศนวิสัยด้านบน : 11 หรือ 12

GPS

3

โดยไม่มีสิ่งกีดขวางทัศนวิสัยด้านบน : > 3

GPS

4

ลูกศรแสดงทิศทางจะเคลื่อนออกจากตำแหน่งศูนย์อย่างเห็นได้ชัด ขณะทำการเลี้ยว
ขณะที่รถอยู่กับที่ และเคลื่อนที่ไปข้างหน้า:
2500 มิลลิโวลท์+/400 มิลลิโวลท์;
ขณะทำการเลี้ยว: นอกเหนือจากช่วงที่กำหนด

ถ้าค่าผิดปกติ : ให้เปลี่ยนคอมพิวเตอร์ระบบนำทาง

5

เมื่อมีการเข้าเกียร์ถอยหลัง <ไปข้างหลัง>

ถอยหลัง

จอแสดงผล

สถานะ GPS

การกำหนด

00

ไม่มี GPS

GPS ไม่สามารถทำงานได้

01

การติดต่อผิดปกติ

เครื่องรับสัญญาณ GPS ของคอมพิวเตอร์ระบบนำทาง

02

ความผิดปกติของการรับสัญญาณ

เครื่องรับสัญญาณ/เสาอากาศ GPS

03

ไม่มีข้อมูลดาวเทียม

คอมพิวเตอร์ระบบนำทางยังไม่ได้บันทึกข้อมูลใดๆ จากดาวเทียม

04

ทำการค้นหาดาวเทียม

GPS ค้นหาดาวเทียม

05

พบดาวเทียม 1 ดวง

ไม่สามารถระบุตำแหน่งโดยใช้ GPS ได้

06

พบดาวเทียม 2 ดวง

ไม่สามารถระบุตำแหน่งโดยใช้ GPS ได้

07

พบดาวเทียม 3 ดวง

สามารถระบุตำแหน่งแบบ 2 มิติได้

08

พบดาวเทียม 4 ดวง

สามารถระบุตำแหน่งแบบ 2 มิติ หรือ 3 มิติได้

09

พบดาวเทียม 5 ดวง

สามารถระบุตำแหน่งแบบ 2 มิติ หรือ 3 มิติได้

10

พบดาวเทียม 6 ดวง

สามารถระบุตำแหน่งแบบ 2 มิติ หรือ 3 มิติได้

11

ระบุตำแหน่งแบบ 2 มิติแล้ว

กำหนดองศาของละติจูดและจองจิจูดแล้ว (ใช้ฟังก์ชั่นระบบนำทางได้)

12

ระบุตำแหน่งแบบ 3 มิติแล้ว

กำหนดองศาของลองจิจูด ละติจูด และระดับความสูงแล้ว (สามารถระบุตำแหน่งได้ถูกต้องแม่นยำมากขึ้น)
