ภาพกราฟฟิก : ชุดควบคุมระยะการจอดทำงานผิดปกติในรถ E83 ที่ด้านหน้า

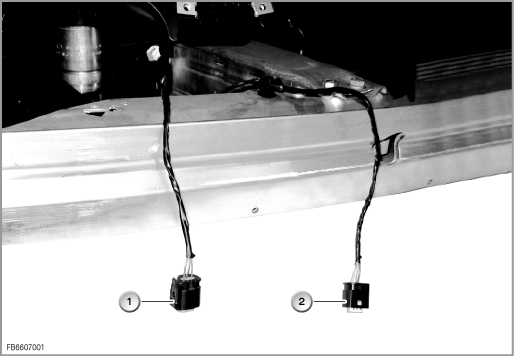

ตำแหน่งชุดสายไฟเซ็นเซอร์อุลตร้าโซนิก

GR_FB6607001

ดัชนี

คำอธิบาย

ดัชนี

คำอธิบาย

1

เซ็นเซอร์ด้านขวา

2

เซ็นเซอร์ตรงกลางด้านขวา



เซ็นเซอร์อุลตร้าโซนิก, ตรงกลางด้านขวา, การจัดเรียงขาหลังจากการจัดเรียงใหม่

ดรรชนี

สีของสายไฟ

1

สีเขียว สีเทา

2

สีเหลือง สีดำ

3

สีน้ำตาล สีฟ้า

GR_FB6607002



เซ็นเซอร์อุลตร้าโซนิก, ด้านนอกด้านขวา, การจัดเรียงขาหลังจากการจัดเรียงใหม่

ดรรชนี

คำอธิบาย

1

สีเขียว สีม่วง

2

สีเหลือง สีน้ำตาลเข้ม

3

สีน้ำตาลอ่อน สีเหลือง

GR_FB6607003
