แผงปิดเสา D

คำแนะนำการซ่อมแผงปิดเสา D

สาเหตุ

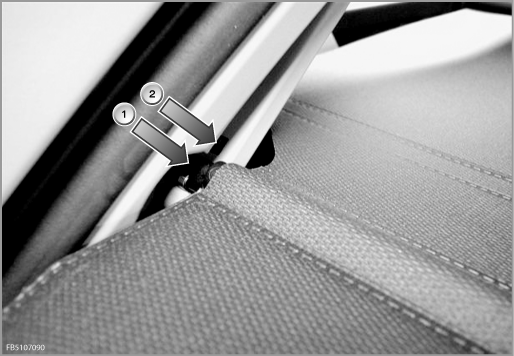

ท่อแบบยืดได้ (1) ไม่สัมผัสกับที่เปิดแบบอัตโนมัติ (2)

(1) ท่อแบบยืดได้

(2) ที่เปิดแบบอัตโนมัติ

คำแนะนำการซ่อม

ปลดแผงปิดเสา D

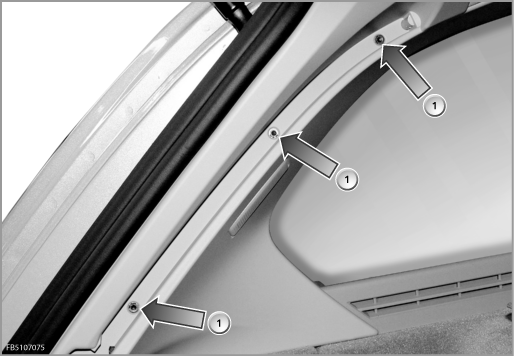

1. คลายสกรู (1) ในรางเลื่อนของฝาปิดที่วางสัมภาระแบบม้วนเพื่อปลดแผงปิดเสา D

2. ขันสกรู (1) อีกครั้ง

3. เกี่ยวท่อแบบยืดได้ของที่ม้วนแบบรวมในแผงปิดเสา D ไว้กับตะขอ แล้วตรวจเช็คว่าท่อแบบยืดได้สัมผัสกับที่เปิดแบบอัตโนมัติหรือไม่

4. เปิดกระจกหลัง แล้วตรวจเช็คว่าสามารถขยับฝาปิดที่วางสัมภาระแบบม้วนเคลื่อนขึ้นด้านบนได้โดยที่ไม่ติด


(1) สกรูในรางเลื่อน

ถ้าที่เปิดแบบอัตโนมัติยังผิดปกติอยู่ ให้ดำเนินการต่อไปนี้

1. ถอดแผงปิดเสา D ออกหนึ่งด้าน

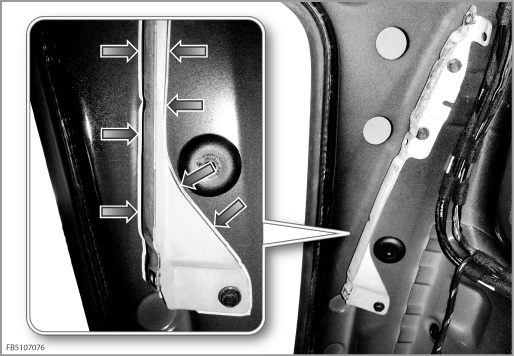

2. ทำเครื่องหมายจุดยึดแผงปิดเสา D โดยรอบโดยใช้ปากกาที่เหมาะสม (ลูกศร)

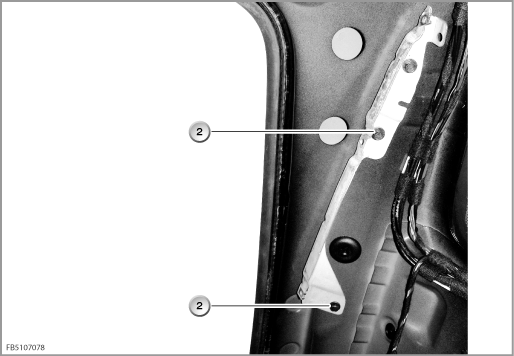

• คลายสกรูด้านล่างของจุดยึด (2) ทั้งสองตัว


(2) สกรูของจุดยึด

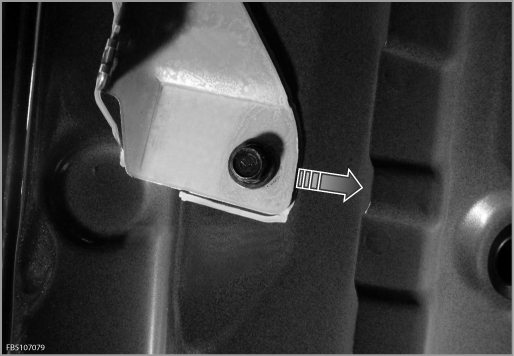

• เลื่อนตำแหน่งของจุดยึดออกไป 1 มม. (ลูกศร)


• ขันแน่นสกรูจุดยึด (2) อีกครั้ง



หมายเหตุ

• ห้ามทาจาระบีบนฝาปิดที่วางสัมภาระแบบม้วน !


• ไม่จำเป็นต้องเปลี่ยนฝาปิดที่วางสัมภาระแบบม้วน !
