Radyo Saat Kontrol Modülü (RCC Modülü)

Radyo saat kontrol modülü, anten amfisi ve radyo arasındaki anten hattına irtibatlı bir kontrol birimidir. Arka cam anteni tarafından alınan radyo zaman sinyalini demodüle eder ve büyültür, veriyi kontrol ettikten sonra çevirerek zaman bilgisini K busu vasıtasıyla gösterge tablosuna saati düzeltmek gayesiyle gönderir.

İki donanım değişkeni, değişik radyo zaman sinyali vericilerine adapte etmek amacıyla kullanılır:

Değişiklik 1 Almanya: Frekans 77,5 kHz
Değişiklik 2 Büyük Britanya: Frekans 60 kHz

Gösterge tablosu

Saat fonksiyonları

Gösterge tablosuna bir saat radyo zaman kontrol modülünden bağımsız olarak entegre edilmiştir. 12 saat ve 24 saat göstergesinin yanında, gün, saat ve dakika kurma fonksiyonları bulunmaktadır.

Radyo zaman fonksiyonları

Gösterge tablosundaki saat radyo zaman kontrol modülü tarafından alınan radyo zamanı ile düzeltilmektedir. İlave olarak, yaz zamanından kış zamanına geçme otomatik olarak gerçekleşir.

Almanya/İngiltere saat farklılığına adaptasyon, manuel olarak ekrandaki zamanı düzelterek yapılabilir. Adaptasyon, radyo zaman sinyali alındığında da yapılır.

Radyo zaman transferi

Radyo zaman sinyali devamlı olarak R terminali çevrildiğinde değerlendirilir. Sinyal bozulmadığı zaman, zaman bilgisi gösterge tablosuna yaklaşık olarak her 5 dakikada bir iletilir.

R terminali kapatıldığı zaman, radyo zamanı günde bir defa iletilir.

Gösterge zamanının düzeltilmesi

Eğer gösterge tablosundaki saat kurulmamışsa (ör. akümülatörünün ayrılması), radyo zamanı (saat zamanı ve tarih), mevcut olan geçerli sinyal teminiyle adapte edilir.

Dakika ekranı, eğer ekrandaki zaman radyo zamanından +/- 15 dakika aralığında bir sapma yaparsa düzeltilir. Saat ekranında değerde bir düzeltme yapılmaz.

Eğer ekran zamanı radyo zamanından +/- 15 dakikadan fazla sapma gösterirse, büyük bir sapma olduğu kabul edilir ve bütün radyo zamanı (dakika/saat ve tarih) adapte edilir.

Anten alış koşulları

Genel

Radyo saat sinyali uzun dalga radyo sinyalidir. Radyo zamanları vericileri İngiltere ve Almanya'da bulunabilir.

Aşağıdaki şekiller her iki verici için alış durumunu göstermektedir.

Aşağıdaki koşullar uygulanır:

Temiz alış 900 km'lik bir çap içerisine mümkündür (saha kuvveti > 7)
900 km çap dışında alış zayıftır (saha kuvveti < 8)
1500 km çapın dışında alış artık mümkün değildir

Hatırlanması gereken ilave noktalar:

Uzun dalga radyo sinyalleri sayısız parazit kaynağına maruz kalır. Sağır bölgelerde alış mümkün değildir (vadiler, yeraltı otoparkları, yüksek binalarla çevrili yollar vs.).

Almanya için vericilerin alış koşulları

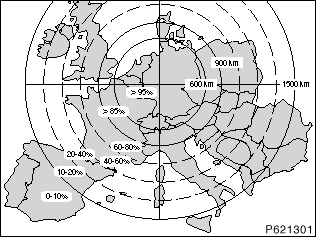

Yukarıdaki şekil 1 varyantının (77,5 kHz) alış koşullarını göstermektedir

İngiltere için vericilerin alış koşulları

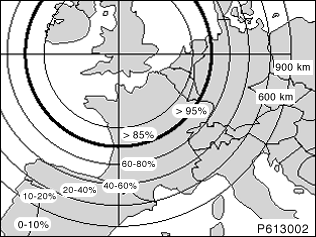

Yukarıdaki şekil 2 varyantının (60 kHz) alış koşullarını göstermektedir

Saha kuvveti - alış tahsisi

Alış	Saha kuvveti
> % 90	> 10
% 85 - % 90	9
% 75 - % 85	8
% 60 -% 75	7
% 50 - % 60	6
% 10 - % 50	5

Saha kuvveti diyagnoz vasıtasıyla okunabilir.
