Not:
Bu tanımlama sadece ışık bağlantı merkezi 2 olan araçlar için geçerlidir!
Lambalar veya lamba odacıkları, kontrol ünitesi fonksiyonları içerisinde araçtaki geometrik konumlarına göre gösterilirler.
Lambaların pozisyon tarifi, sırayla ön, yan veya arka ve sol, orta veya sağ şeklinde oluşurlar.

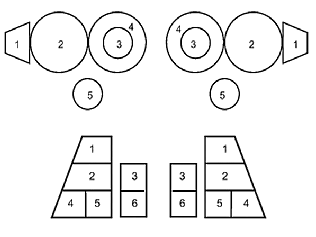

Lamba odacığının pozisyonu bir fihrist ile tanımlanır ve araç kenarının üst tarafından başlayarak dıştan yatay olarak içeri doğru sayılırlar. Devamındaki ikinci sırada, dıştan içeri doğru sayılırlar. Ön veya arkada, ortada veya aracın yan tarafında konumlanmış olan lambalardaki fihrist sol üstten başlar. Eğer bir pozisyonda bir çok lamba takılmış ise, bu pozisyonda, yandaki odacığa geçmeden önce içeriden dışa doğru sayılırlar.
Ön sol, ön sağ
Arka sol, arka sağ
Not:
” LSZ-fonksiyonu yok” durumu, fiziksel olarak ilgili araçta bulunmayan lamba odacıkları için veya ışık bağlantı merkezi tarafından kontrol edilmeyen lamba odacıkları için (örn. geri vites ışığı) kullanılır!
