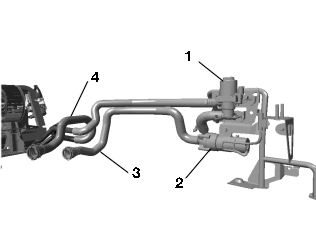

E52 Isıtma devresinin açıklanması

1

Su valfi

Yedek su pompasının üst tarafında

2

Yedek su pompası

Su valfinin altında

3

Isıtıcı besleme hattı

Motor ve yardımcı su pompası arasında

4

Isıtıcı geri dönüş hattı

Isıtma ünitesi ile motordaki ara bağlantı
