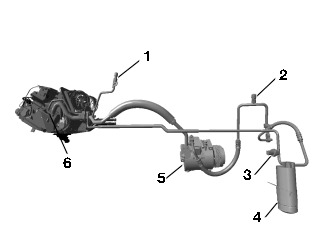

E52 Soğutma devresinin açıklanması
1 |
Basınç tarafındaki klima ünitesi bağlantı ağızları |
Sağ ön bölme duvarından önceki motor bölümü |
2 |
Emiş tarafındaki klima ünitesi bağlantı ağızları |
Sağ farın arkasındaki motor bölümü |
3 |
Soğutma devresi için basınç sezicisi |
Çift boru ile kurutma tüpü arasındaki emme hattı |
4 |
Kurutma tüpü |
Sağ farın arkasındaki motor bölümü |
5 |
Klima kompresörü |
Motor gövdesinin ön sağ tarafındaki motor bölümü |
6 |
Genleşme valfli ve evaporatörlü ısıtma ünitesi |
Gösterge paneli altındaki iç mekan |
