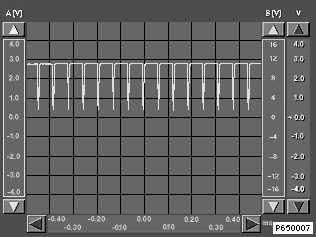

Tüm osiloskop resimleri takribi değerlerdir ve resmin içeriğine bağlı olarak değişebilirler!
Resim sinyalleri K Y M (kırmızı, yeşil, mavi)
Sinyal |
Navigasyon Görüntü sinyalleri K Y M |
Video modülü |
R |
Pim 5 |
Pim 12 |
G |
Pim 6 |
Pim 13 |
B |
Pim 7 |
Pim 14 |
Navigasyon bilgisayarı - Video modülü senkronizasyonu
Navigasyon Görüntü sinyalleri K Y M |
Video modülü |
Pim 16 |
18 kodu |
