Profesyonel navigasyon sisteminin sezici yanlı testi NAV 01

Gösterge kontrol ekranında olur. (CD).

Sezici yanlı testin çağırılması:

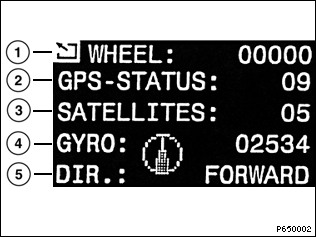

Daha sonra CD'de şu görüntü belirir:

GR_P650002
  1. Tekerlek devir sayısı sezicisi: Sol tekerleğin tekerlek devir sayısı sezicisinin bir dakikadaki empülsiyon adedi.
  2. GPS-durumu (küresel pozisyonlandırma sistemi)
  3. Şu anda GPS alıcısı tarafından alınan uydu adedi
  4. Yön oku; Gyro'dan gönderilen, mV cinsinden gerilim
  5. Sürüş yönü ileri doğru/geri doğru

Fonksiyon testi

Gösterge

İtibari değer

TAMAM değilse:
aşağıdaki kontrolü uygulayın:

1

Sürüş sırasında (yaklaşık 5 km/h'ten sonra) : >0

Tekerlek devir sayısı sezicisi

2

Yukarıya serbest bakışta: 11 veya 12

GPS

3

Yukarıya serbest bakışta: >3

GPS

4

Yön oku sapma işlemi sırasında sıfır konumundan belirgin bir biçimde hareket eder.
Duruş halinde ve düz sürüşte
2500mV +/- 400mV;
Yukarıda anılan bölgenin dışında viraj alma işlemi sırasında.

Eğer değer tamam değil ise: Navigasyon bilgisayarını değiştirin.

5

Geri vitesi takılı durumda <GERİ>

Geri vites

GPS'in anlamı - Durum

Gösterge

GPS Durumu

Anlamı

00

GPS yok

GPS işlevsiz

01

İletişim arızası

Navigasyon bilgisayarı GPS alıcısı

02

Alış hatası

GPS Alıcısı / Anten

03

Almanak yok

Navigasyon bilgisayarı henüz uydulardan hiç bir veri kaydetmedi.

04

Uydular aranıyor

GPS uyduyu arıyor

05

1 uydu bulundu

GPS üzerinden konumlama mümkün değil

06

2 Uydular bulundu

GPS üzerinden konumlama mümkün değil

07

3 Uydular bulundu

2D - Konumlama mümkün değil

08

4 Uydular bulundu

2 boyutlu veya 3 boyutlu pozisyonlandırma mümkündür

09

5 Uydular bulundu

2 boyutlu veya 3 boyutlu pozisyonlandırma mümkündür

10

6 Uydular bulundu

2 boyutlu veya 3 boyutlu pozisyonlandırma mümkündür

11

2D - Konum tespit

Uzunluk ve genişlik derecesi belirlendi (Navigasyon fonksiyonu mümkün)

12

3D - Konum tespit

Uzunluk ve genişlik derecesi ve yükseklik belirlendi (daha kesin pozisyonlandırma mümkün)

03 ile ilgili: Aşağıdaki koşullar yerine getirilirse, GPS-alıcısında uydulardan veriler toplanır ve kaydedilir:

Uyarı: Akümülatörün veya GPS alıcısının kabloları sökülürse, veriler kaybolabilir.

Bu durumda akümülatörün veya GPS alıcısının kablolarını tekrar bağlayın ve sonra
