Tüm osiloskop resimleri takribi değerlerdir ve resmin içeriğine bağlı olarak değişebilirler!

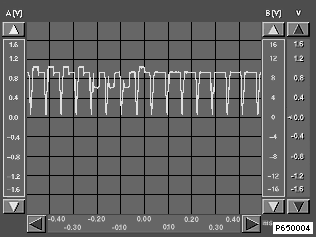

Resim sinyalleri K Y M (kırmızı, yeşil, mavi)
Sinyal |
Navigasyon |
Kontrol göstergesi |
R |
Pim 3 K_1 |
Pim 1 K_1 |
G |
Pim 4 Y_1 |
Pim 2 Y_1 |
B |
Pim 5 M_1 |
Pim 3 M_1 |

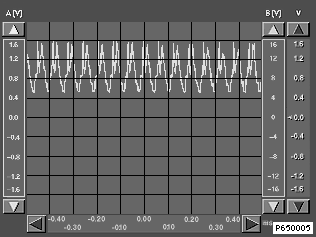

TV çalışırken resim sinyalleri

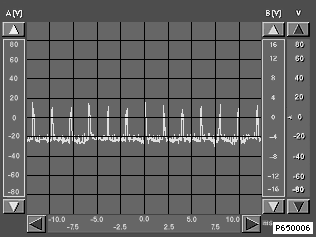

Kontrol ekranı şasisi < sadece gerilim bölgesini değerlendirin! >
Navigasyon |
Kontrol göstergesi |
Pim 13 |
Pim 6 |
