İç dikiz aynasının ana görevi araçta, içten arkaya doğru bakabilmektir. Kontrol kutusundaki merkezi konumu sayesinde iç dikiz aynası sezici ve tuşlar için bağlantı yeri görevini görür.
İç dikiz aynası için aşağıdaki yapı elemanları tanımlanmaktadır:
İç dikiz aynası, kontrol kutusundaki merkezi konumu sayesinde bazı kontrol ve gösterge fonksiyonlarını üstlenir. İç dikiz aynası bilgilerini doğrudan tavan fonksiyon merkezine (FZD) iletir.
FZD bilgileri iç dikiz aynasından alır. FZD, K-CAN üzerinden ayak bölümü modülü (FRM) ve irtibat kutusu elektroniği (JBE) ile bağlıdır.

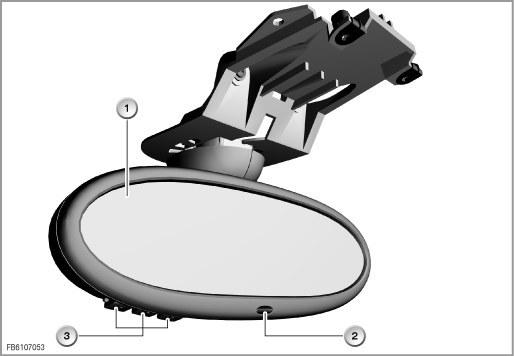

Grafikte R56 iç dikiz aynası gösterilir
İndeks |
Açıklama |
İndeks |
Açıklama |
|---|---|---|---|
1 |
İç dikiz aynası camı (elektrokrom) |
2 |
Karartma otomatiği foto diyotu (elektrokrom) |
3 |
Entegre edilmiş üniversal uzaktan kumanda tuşları |
|
|

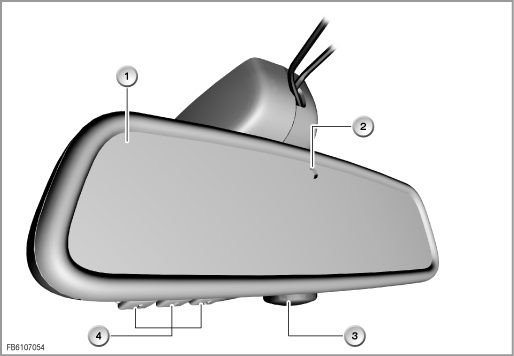

Grafikte E70 iç dikiz aynası gösterilir
İndeks |
Açıklama |
İndeks |
Açıklama |
|---|---|---|---|
1 |
İç dikiz aynası camı (elektrokrom) |
2 |
Karartma otomatiği foto diyotu (elektrokrom) |
3 |
Alarm sistemi ışıklı diyotları (DWA) |
4 |
Entegre edilmiş üniversal uzaktan kumanda tuşları |
Donanım özelliğine göre iç dikiz aynasında çeşitli sistem fonksiyonları mevcuttur. Aşağıdaki sistem fonksiyonları tanımlanmıştır:
Eğer arkadan gelen bir ışık kaynağı belirlenirse, elektro krom iç aynalarda ayna camı otomatik olarak kararır. Elektro krom iç aynalar önden ve arkadan gelen ışık miktarını ölçen iki seziciye sahiptir. Eğer ışık kaynağı arkadan daha güçlü ise, bir gerilim sinyali verilir. Gerilim sinyalinin gücü, ön ve arka arasındaki ışık farkına bağlıdır. Gerilim sinyali ne kadar büyük ise, ayna camı kararması o kadar güçlü olur. Elektrokrom iç dikiz aynası, elektrokrom dış dikiz aynasını tavan fonksiyon merkezi (FZD) üzerinden kumanda eder.
Entegre edilmiş üniversal uzaktan kumanda üçe kadar farklı uzaktan kumandayı değiştirir. Entegre edilmiş üniversal uzaktan kumanda, örn. garaj ve dış kapı veya aydınlatma sistemleri gibi farklı uzaktan kumandalı tertibatları tanıyabilir. Entegre edilmiş üniversal uzaktan kumanda, ilgili orijinal uzakta kumanda tarafından gönderilen sinyalleri tanır ve tanıtır.
Fonksiyon tanımı için bkz. BMW Servis Teknik:
TIS -> Doküman -> SI Tekniği -> SBT 51_01_05_122
Yazım hatası, yanlışlıklar ve teknik değişiklikler saklıdır.
