E70'deki torpido gözü iki parçalı bir kapak ile tasarlanmıştır. Torpido gözü tuşa basılarak elektrikli açılır. Torpido gözü aracın merkezi kilidine bağlanmıştır.
Torpido gözü için aşağıdaki yapı elemanları tanımlanmaktadır:
Torpido gözü açma tuşu, havalandırma ızgarasının yanındaki gösterge panelinde bulunur. Basıldığında tuş, bir şasi sinyalini irtibat kutusu elektroniğinin (JBE) girişine iletir.
Torpido gözü kapakları elektrikli açılır. Kilit açıldıktan sonra torpido gözü kapakları yay gücü ile otomatik olarak açılır. Torpido gözü kapakları bir mekanik ile birbirine bağlıdır.
JBE, torpido gözü kilidinin açılması için elektrik beslemesini sağlar. Torpido gözünü açma tuşunun şasi sinyali JBE tarafından alınır. JBE, empülsiyon aralığı modülasyonuna uğramış bir sinyali, yüksek araç elektrik geriliminde torpido gözü kilidinin açılması için iletir. Kilidin açılması yaklaşık 100 ms kumanda edilir. JBE, torpido gözünün alt tarafında bulunur.

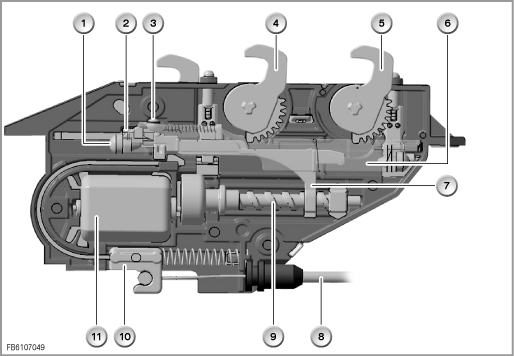

E70'de kilidin açılma yapısı
İndeks |
Açıklama |
İndeks |
Açıklama |
|---|---|---|---|
1 |
Ses izolasyonu |
2 |
Enfraruj seziciler |
3 |
Mekanik kilit (küre) |
4 |
Üst torpido gözü kapağı kilitleme kancası |
5 |
Alt torpido gözü kapağı kilitleme kancası |
6 |
Üst itici |
7 |
Alt itici |
8 |
Manüel kilit açma kumanda teli |
9 |
Tahrik mili |
10 |
Kilidin el ile açılması |
11 |
Açma motoru |
|
|

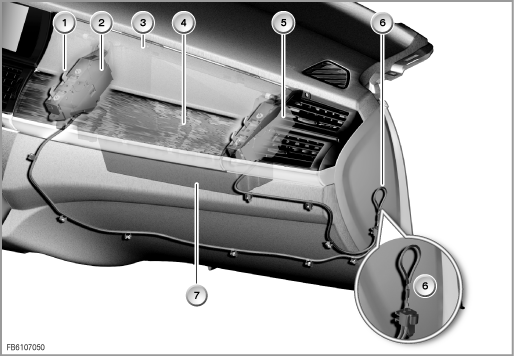

E70'de manüel kilit açma için kumanda teli
İndeks |
Açıklama |
İndeks |
Açıklama |
|---|---|---|---|
1 |
Kilitleme kancası |
2 |
Açma motoru |
3 |
Üst torpido gözü kapağı |
4 |
Alt torpido gözü kapağı |
5 |
Yolcu tarafı kilidin açılması |
6 |
Manüel kilit açma için halka |
7 |
Torpido gözü gövdesi |
|
|

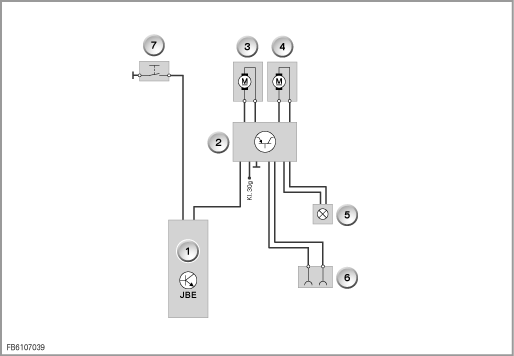

Blok devre planı E70
İndeks |
Açıklama |
İndeks |
Açıklama |
|---|---|---|---|
1 |
İrtibat kutusu elektroniği (JBE) |
2 |
Kumanda elektroniği |
3 |
Torpido gözü kilidinin iç taraftan açılması |
4 |
Torpido gözü kilidinin dış taraftan açılması |
5 |
Torpido gözü aydınlatması |
6 |
Torpido gözünde el feneri için şarj ünitesi |
7 |
Torpido gözü kilit açma tuşu |
|
|
Torpido gözü için aşağıdaki sistem fonksiyonları tanımlanmaktadır:
Torpido gözü kapağı tuşuna basıldığında torpido gözü elektrikli açılır. Kilit açıldıktan sonra torpido gözü kapakları yay gücü ile otomatik olarak açılır. Torpido gözü kapakları bir mekanik ile birbirine bağlıdır.
Torpido gözü, torpido gözü kapaklarından birine basılarak kapatılır. Bunun için torpido gözü kapaklarından sadece birinin bastırılması yeterlidir. Torpido gözü kapakları son konumda duyulur şekilde yerine oturur. Torpido gözü kapaklarının son konumu enfraruj seziciler ile dolaylı olarak algılanır.
Torpido gözü merkezi kilide bağlanmıştır. Araç kilitlenirken torpido gözü de kilitlenir. Araç açılırken torpido gözü de açılır. Torpido gözünün kilitlenmesi ve açılması merkezi kilit tuşu üzerinden de mümkündür.
Torpido gözü elektriksel hatalarda manüel olarak açılabilir. Bunun için sağ gösterge panelinin yanındaki kapak açılmalıdır. Boştaki halka yukarıya doğru çekilerek torpido gözünün kilidi açılır ve açılır.
Torpido gözü modülü servisi için aşağıdaki bilgiler mevcuttur:
Diyagnoz hakkında bilgiler
Torpido gözü kilidinin açılması için diyagnoz sistemi üzerinden diyagnoz yoktur. Kilit açma arızasında bu sadece komple değiştirilebilir.
Kilit açma tuşunun diyagnozu bir mültimetre ile devre planına göre gerçekleşebilir.
Yazım hatası, yanlışlıklar ve teknik değişiklikler saklıdır.
