İrtibat kutusu

İrtibat kutusu

İrtibat kutusunun E70'de merkezi bir görevi vardır. İrtibat kutusunda akım dağıtıcılar ve irtibat kutusu elektroniği bir ünite oluşturur. İrtibat kutusu elektroniği araçtaki merkezi gateway modülüdür.

Parça kısa tarifi

İrtibat kutusu, ön yolcu ayak bölümü gösterge panelinde mevcuttur. İrtibat kutusuna erişmek için kapak, gösterge panelinin altından çıkarılmalıdır. İrtibat kutusu, sabitleme cıvatası söküldükten sonra aşağıya doğru katlanabilir. Bu sayede sigortalara ve rölelere daha rahat ulaşılır. İrtibat kutusu, akım dağıtıcı ve irtibat kutusu elektroniğinden oluşur.

Akım dağıtıcı kutusu

İrtibat kutusu akım dağıtıcısında sabit kurulmuş sigortalar ve muhtelif röleler mevcuttur. Araç donanımına göre akım dağıtıcı kutusu değişik röleler ile donatılmıştır. İrtibat kutusunda irtibat kutusu elektroniği için bağlantı yeri bulunmaktadır.

İrtibat kutusu elektroniği

İrtibat kutusu elektroniği akım dağıtıcı kutusu ile mekanik ve elektrikli olarak bağlanmıştır. İrtibat kutusu elektroniği, birçok fonksiyonu tek bir kontrol ünitesinde birleştirir. İrtibat kutusu elektroniği, birçok soket bağlantısı ile bağlanır.

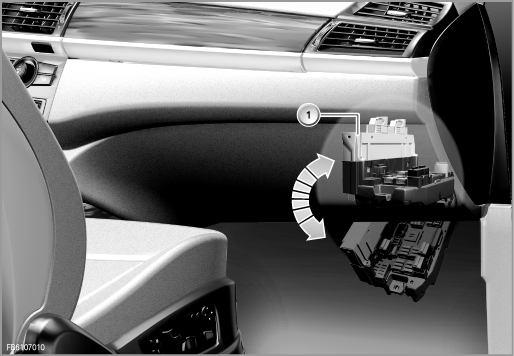

Grafik, E70'de montaj yerini gösterir

Blok şeması E70

Sistem fonksiyonları

İrtibat kutusu elektroniğinde birçok fonksiyon bir araya toplanmıştır. İrtibat kutusu elektroniği sinyalleri hazırlar ve bunları araç elektrik tesisatındaki diğer Bus katılımcılarının hizmetine sunar. İrtibat kutusu elektroniği aynı şekilde kumanda edici görevleri üstlenir. Donanıma göre irtibat kutusu elektroniğinden aşağıdaki fonksiyonlar veya sinyaller işlenebilir:

• Gateway

• Cam regülatörü

• Silme Yıkama Sistemi

• Merkezi kilitleme

• Koltuk ısıtması

• Ayna ısıtması ve püskürtme memesi ısıtıcısı

• Çift dengeli röle

• DSC Tuşu


Gateway

İrtibat kutusu elektroniği, birçok bus sistemlerinin bir arada iletişimini sağlar. İrtibat kutusu elektroniğinin, aşağıdaki bus sistemleri için gateway fonksiyonu vardır:

• Gövde-CAN


• Powertrain-CAN


• Diyagnoz hattı


Cam regülatörü

İrtibat kutusu elektroniği, ayak bölümü modülü ile birlikte cam krikosunu kumanda eder ve denetler.

Silme Yıkama Sistemi

İrtibat kutusu elektroniği aşağıdaki sinyalleri algılar ve diğer bus katılımcılarına tahsis eder:

Merkezi kilitleme

İrtibat kutusu elektroniği merkezi kilitlemeyi gerçekleştiren kontrol ünitesidir. İrtibat kutusu elektroniği, bütün merkezi kilit tahriklerinin devreye sokulması görevini üstlenir. Kumandanın aşağıdaki kombinasyonları mümkündür:

• seçmeli kilit açma


• emniyeti açma


• Kilitleme


• kilidi açma ve emniyeti açma


• Emniyete alma


Koltuk ısıtması

İrtibat kutusu elektroniği bir sorgulama ile hangi koltuk modülünün takıldığını kontrol eder. Eğer irtibat kutusu elektroniği hiçbir geri bildirim sinyali içermiyorsa bu durumda koltuk ısıtmasının kumandasını devralır. Bu esnada irtibat kutusu elektroniği, koltuk ısıtmasını kontrol edebildiği empülsiyon aralığı modülasyonuna uğramış bir sinyal üretir. Bir koltuk modülünün montajında koltuk ısıtması doğrudan koltuk modülü tarafından kumanda edilir.

Ayna ısıtması ve püskürtme memesi ısıtıcısı

İrtibat kutusu elektroniği ayna ısıtması ve sıtmalı cam fıskiyesine kumanda eder.

Çift dengeli röle

Çift dengeli röle, boşta çalıştırma akım ihlalinde terminal 30g-f'nin kapatılması vazifesi görür.

Gösterge paneli için fonksiyonlar

İrtibat kutusu elektroniği, gösterge paneli için aşağıdaki sinyalleri algılar:

DSC Tuşu

İrtibat kutusu elektroniği, DSC tuşunun sinyallerini algılar.

İrtibat kutusu elektroniğinin diğer görevleri

• Hat bağlantısı
  İrtibat kutusu elektroniği, elektronik fonksiyonunun yanında bağlayıcı bir fonksiyona da sahiptir. İrtibat kutusu elektroniğine bağlı olan birçok kablo birbiri ile bağlıdır.


• Röle
  İrtibat kutusu elektroniği dahili ve harici röleye sahiptir. Bütün rölelerin ikaz bobinleri, sürekli olarak bir artı kutup hattı ile beslenir. Harici rölenin artı kutup hattı devreye alınacak yük hattında bulunur. Dahili rölenin artı kutup hattı irtibat kutusu elektroniğinin emniyete alınmış besleme hattına bağlıdır. Bütün röleler, negatif kutup hattı üzerinden kumanda edilir. Bütün dahili röleler ve silecek kademesi 1 ile 2 için röleler, ilgili sigortanın arkasındaki akım yolunda bulunmaktadır. Diğer bütün harici röleler sigortadan önceki akım yolundadır.
  Dahili rölede:

  • Arka elektrikli cam motoru tahriki için röle

  • Merkezi kilit için röle

  Harici röleler şunlardır:

  • Arka cam sileceği tahriki için röle

  • Silecek kademesi 1 ve 2 tahrikleri için röle

  • Far temizleme sistemi için röle

  • Arka cam rezistansı rölesi

  • Çift dengeli röle (boşta çalıştırma akım ihlali kapanması)


Servis için bilgiler

Aşağıdaki bilgiler irtibat kutusu servisi için mevcut:

Kodlama/programlamaya yönelik bilgiler

Car- ve Key-Memory'nin tüm fonksiyonları araçta ayarlanır.

Yazım hatası, yanlışlıklar ve teknik değişiklikler saklıdır.
