Ayak bölümü modülü

Ayak bölümü modülü

Ayak bölümü modülü E70 içinde elektrikli irtibat noktasıdır. Ayak bölümü modülü, kapıların sinyallerini işler ve aydınlatmaya kumanda eder. Ayrıca ayak bölümü modülü, gösterge panelinin ara birimidir.

Parça kısa tarifi

Ayak bölümü modülü sürücü tarafındaki ayak bölmesinde bulunur. Ayak bölümü modülü irtibat kutusu elektroniği ile beraber pencere tahriklerini kumanda eder.

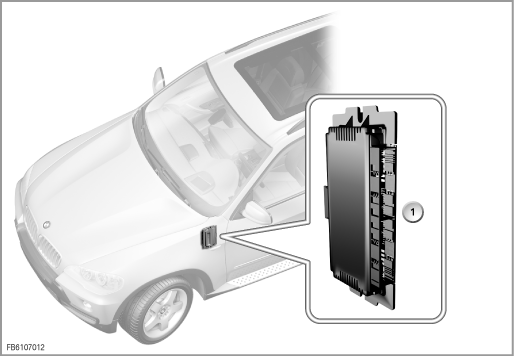

Grafik, E70'de montaj yerini gösterir

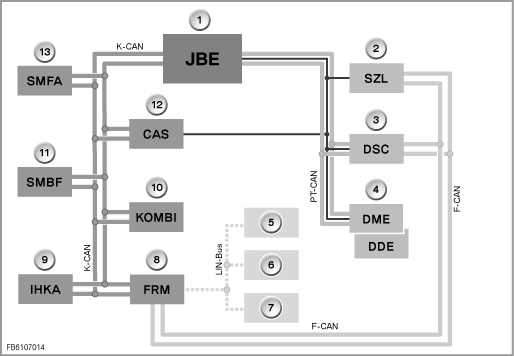

Blok şeması E70

Sistem fonksiyonları

Ayak bölümü modülü, kapıların sinyallerini algılar ve aydınlatmayı kumanda eder. Ayrıca ayak bölümü modülü, gösterge panelinin ara birimidir. Ayak bölümü modülünden donanıma göre aşağıdaki sinyaller algılanır:

• Yükseklik seviyesi sezicisi

• Geri vites ışık şalteri

• Fren lambası şalteri

• Dörtlü flaşör şalteri

• Işık şalteri

• Sürücü kapısı şalter bloğu

• Kapı kontakları

• Sürücü kapısı kapı kilidi


Aşağıdaki fonksiyonlar ayak bölümü modülü tarafından kumanda edilir:

• LIN-bus ve gövde-CAN arasındaki iletişim

• İş emrinin kaydedilmesi

• Dış ayna

• Dış aydınlatma

• İç aydınlatma

• Merkezi kilitleme

• Ön pencere kaldırıcısı


İletişim

Ayak bölümü modülü, LIN-Bus ile gövde K-CAN arasındaki iletişimi sağlar.

İş emrinin kaydedilmesi

Araç görevlendirmesi, ayak bölümü modülünde kaydedilir. İş emri üzerinden araç tanımlanır. Araç iş emri, tip kodunun yanı sıra araçla ilgili tüm önemli donanım özelliklerini içermektedir.

Dış ayna

Sürücü kapısı şalter bloğunun iki donanım özelliği mevcuttur:

• Temel varyant sürücü kapısı şalter bloğu
  Şalter bloğu, sinyalleri doğrudan ayak bölümü modülüne gönderir.

• Yüksek varyant sürücü kapısı şalter bloğu
  Bu şalter bloğu, LIN-Bus'a bağlıdır. Dış ayna ayarlaması ile ilgili talepler LIN-Bus vasıtası ile iletilir.


Dış aydınlatma

Işık fonksiyonları ayak bölümü modülüne entegre edilmiştir. Bu ışık fonksiyonları şunlardır:

• Duruş ışığı

• Kısa far

• uzun huzmeli farlar için

• Selektör

• Sis farları

• Arka sis lambası

• Sinyal göstergesi

• Dörtlü flaşör

• Fren ışığı

• Geri vites lambası

• Park ışığı


Dış aydınlatma için ışık fonksiyonlarının yanında ayak bölümü modülüne diğer başka fonksiyonlar da entegre edilmiştir:

• Işık denetimi


• Far yükseklik ayarlaması


• Ayak bölümü modülünün devre dışı kalması sonucu acil çalıştırma


• Lamba yedeği


• Ev kapısına kadar aydınlatma


• Hırsızlık alarm sisteminin devreye girmesinden sonra optik alarm


• Bi-Xenon farların kumandası


Ek fren lambası haricindeki bütün ışık fonksiyonları ayak bölümü modülünden empülsiyon genişliği modülasyona uğramış bir sinyaller ile kumanda edilir. Bu empülsiyon aralığı modülasyonuna uğramış sinyaller dış aydınlatmanın eşit bir aydınlıkta kalmasını sağlar.

İç aydınlatma

Tavan fonksiyon merkezi olmayan araçlarda, ayak bölümü modülü tavan bölgesindeki iç aydınlatmaya doğrudan kumanda eder. Ayak bölümü modülünün iç aydınlatma için tüm çıkışlarında, pals genişliği modülasyonu vardır. İç aydınlatma, standart donanımda aşağıdaki bileşen elemanlarını kapsar:

• Ön iç aydınlatma

• Bagaj aydınlatması

• Torpido gözü aydınlatması

• Ayak bölümü aydınlatması


İç aydınlatma için aşağıdaki elemanlar özel donanım olarak takılabilir:

• Arka iç aydınlatma

• Ön alan aydınlatması


Merkezi kilitleme

Ayak bölümü modülü kapı kontakları hall sezicilerinin durumunu değerlendirir. Eğer araç mekanik bir anahtarla kilitleniyor veya kilidi açılıyorsa, ayak bölümü modülü bu talebi algılar. Ayak bölümü modülü konforlu girişte gövde-CAN'e bir mesaj gönderir.

Cam regülatörü

Ayak bölümü modülü ve irtibat kutusu elektroniği cam krikosu motoruna kumanda eder. Ayak bölümü modülünde ön elektrikli cam motoru için röleler takılmıştır.

Servis için bilgiler

Aşağıdaki bilgiler ayak bölümü modülü servisi için mevcut:

Kodlama/programlamaya yönelik bilgiler

Car- ve Key-Memory'nin tüm fonksiyonları araçta ayarlanır.

Yazım hatası, yanlışlıklar ve teknik değişiklikler saklıdır.
