BYTEFLIGHT-Bus sistemi, yıldız formlu düzenlenmiş bir yapıya sahiptir. Her bir uydu (= Sezicili/sezicisiz kontrol üniteleri), fiber optik kablo üzerinden bir yıldız bağlayıcı ile bağlanmıştır. BYTEFLIGHT-Bus sistemindeki yıldız bağlayıcı güvenlik ve bilgi modülüdür. Her uyduda BYTEFLIGHT-Bus'una bağlanmak için, ünite şeklinde bir verici yapı taşı (Transmitter) ve bir alıcı yapı taşı mevcuttur. Bu ünitede bir verici diyodu ve alıcı diyodu entegre edilmiştir. Bir kontrol ünitesinin vericisi ve alıcısı, optik test ve programlama cihazı ile test edilebilirler.
1 No'lu şekilde güvenlik sistemindeki soket bağlantıları gösterilmektedir. Güvenlik ve bilgi modülü, altı kutuplu fiber optik kablo soketli bağlantı parçası için altı kutuplu bir yuvaya sahiptir. Güvenlik ve bilgi modülü ve uydu arasındaki bağlantı fiber optik kablo vasıtası ile yapılır. Kapı uydularında, aracın kapısı ile çerçevesi arasında ek bir ayırım yeri vardır. Uydular, güvenlik ve bilgi modülü tarafından 9 V ila 11 V arasında bir gerilim ile beslenirler. Gerilim besleme soketi 1 no'lu şekilde gösterilmemiştir.
Şekil 1: Güvenlik sisteminin soket bağlantılarına genel bakış
I: Güvenlik ve bilgi modülü |
II: Uydu |
1: Uydu prizi |
2: Uydu soketi |
3: Güvenlik ve bilgi modülü yuvası |
4: Güvenlik ve bilgi modülü soketi |
5: Kapı prizi |
6: Kapı soketi |
7: Güvenlik ve bilgi modülünden uyduya gerilim beslemesi |
8: Fiber optik kablo |
Eğer bir iletişim güvenlik ve bilgi modülü ile mümkün değilse, o zaman bu aşağıdaki nedenlerden olabilir:
Eğer gösterge paneli gerilim beslemesi arızalı ise, o zaman güvenlik ve bilgi modülü ile iletişim kuramaz. Buna ilaveten diğer hiç bir kontrol ünitesi ile de iletişim temin edilemez. Bu durumda her zaman ilk önce arıza nedeni mutlaka gösterge panelinde aranmalıdır!
Eğer belli bir uydu ile hiç bir iletişim mümkün değil ise, o zaman aşağıdaki nedenler olabilir:
Eğer güvenlik ve bilgi modülü gerilim beslemesi arızalı ise, o zaman belli uydular ile iletişim kurulamayabilir. Buna ek olarak diğer uydularla (ve güvenlik ve bilgi modülü) da iletişim kurulamaya bilir. Bu durumda her zaman ilk önce arıza nedeni mutlaka güvenlik ve bilgi modülünde aranmalıdır!
Optik testten önce olası arızalı kontrol ünitelerinin gerilim beslemesi mutlaka kontrol edilmelidir. Uydular, güvenlik ve bilgi modülü tarafından 9 V ila 11 V arasında bir gerilim ile beslenirler. Optik test ve programlama cihazı ile bağlantılı olarak, arıza nedeni kontrol ünitesi veya fiber optik kablo ile sınırlandırılabilir. Test programları BYTEFLIGHT-Busundaki optik test için aşağıdaki fonksiyon seçimleri altında bulunur: Gövde, bus fonksiyonları, BYTEFLIGHT fonksiyonları ve optik test.
Optik test ve programlama cihazı

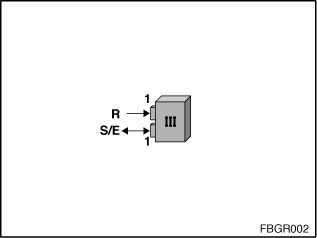

Resim 2: Optik test ve programlama cihazı (III)
III: Optik test ve programlama cihazı |
1: Uydu soketinin takılması için priz |
R: Referans alıcı (Optik test ve programlama cihazında bir tek ok ile işaretlenmiştir) |
S/E: Verici- alıcı diyodu (Optik test ve programlama cihazında bir çiftli ok ile işaretlenmiştir) |
Optik test ve programlama cihazı (BYTEFLIGHT kısmı), uydu soketinin adaptasyonu için bir prize sahiptir. Burada optik test için verici- alıcı diyodu entegre edilmiştir. Optik test ve programlama cihazının (BYTEFLIGHT kısmı) kalibrasyonu için bir diğer priz gereklidir. Burada kalibrasyon için bir referans alıcı entegre edilmiştir.
Bir kontrol ünitesinin (veya fiber optik kablo) optik testi için, kontrol ünitesi (veya fiber optik kablo) mutlaka bir adaptör yardımıyla optik test ve programlama cihazına bağlanmalıdır. Her adaptörün farklı sönümleme değerleri vardır. Bu farklı sönümleme değerlerinin optik test sırasında dikkate alınması için, her optik testten önce mutlaka bir kalibrasyon yapılmalıdır. Buna ilaveten kalibrasyon sırasında, adaptörün iyi durumda olup olmadığı gözden geçirilmelidir. Aşağıda, güvenlik ve bilgi modülünün bir uyduya veya fiber optik kabloya kontrol edilmesine göre farklı kalibrasyonlar gösterilecektir.

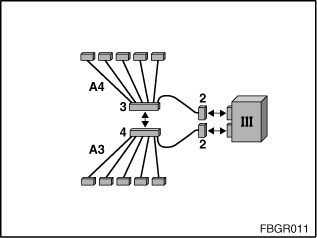

1. Optik test ve programlama cihazı, uydu soketlerinin takılması için iki prize sahiptir. Uydular yardımı ile fiber optik kablonun test edilmesi için SIM kablo demeti adaptörüne ihtiyaç vardır. Fakat bu adaptörler optik test ve programlama cihazına doğrudan bağlanmamalıdır. Kalibrasyon için bu nedenle mutlaka altı kutuplu SIM adaptörü (A3 = 663133) altı kutuplu SIM kablo demeti adaptörü ile (A4 = 663134) birleştirilmelidir. Uydu soketleri (2) mutlaka optik test ve programlama cihazına bağlanmalıdır.
Resim 3: Uydular yardımı ile fiber optik kablonun test edilmesi için kalibrasyon

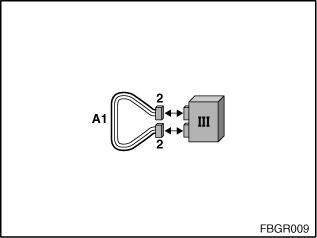

2. Uyduların test edilmesi için uydu adaptörüne (A1 = 663131) ihtiyaç vardır. Kalibrasyon için her iki uydu soketi (2) optik test ve programlama cihazına bağlanmalıdır.
Şek. 4: Uyduların testi için kalibrasyon

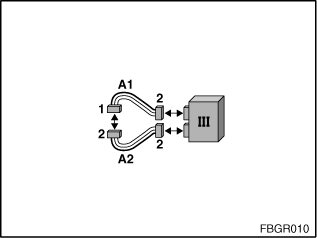

3. Optik test ve programlama cihazı, bir uydu soketinin takılması için iki prize sahiptir. Fiber optik kablo testi için, bir prizi olan bir adaptöre ihtiyaç vardır. Fakat priz optik test ve programlama cihazı ile doğrudan bağlanmamalıdır. Kalibrasyon için bu nedenle mutlaka uydu kablo demeti adaptörü (A2 = 663132) uydu adaptörü ile (A1 = 663131) birleştirilmelidir. Uydu soketleri (2) mutlaka optik test ve programlama cihazına bağlanmalıdır.
Şek. 5: Güvenlik ve bilgi modülü yardımı ile fiber optik kablonun test edilmesi için kalibrasyon
Bir kontrol ünitesinin (veya fiber optik kablo) optik testi için, kontrol ünitesi (veya fiber optik kablo) mutlaka bir adaptör yardımıyla optik test ve programlama cihazına bağlanmalıdır. Aşağıda uyduların veya fiber optik kablonun test edilmesinde ihtiyaç duyulan farklı adaptörler gösterilmiştir.

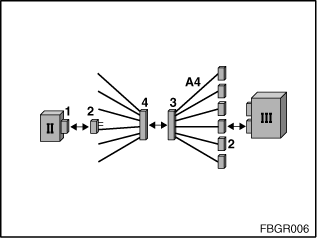

1. Uydular (II) yardımı ile fiber optik kablonun test edilmesi için altı kutuplu SIM kablo demeti adaptörüne (A4 = 663134) ihtiyaç vardır.
Şek. 6: Uyduların yardımıyla fiber optik kablo testi

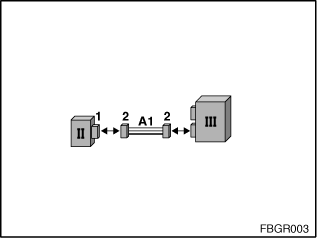

2. Uyduların (II) test edilmesi için uydu adaptörüne (A1 = 663131) ihtiyaç vardır.
Şek. 7: Uydu testi

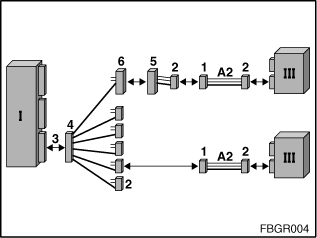

3. Güvenlik ve bilgi modülü (I) yardımı ile fiber optik kablonun test edilmesi için uydu kablo demeti adaptörüne (A2 = 663132) ihtiyaç vardır.
Şek. 8: Güvenlik ve bilgi modülü yardımı ile fiber optik kablonun test edilmesi
Hava yastığındaki tüm çalışmalar sadece akümülatör devre dışında iken yapılmalıdır!
Tüm BYTEFLIGHT-kontrol üniteleri, güvenlik ve bilgi modülünden sadece sigorta çekilmiş durumda iken takılmalı veya çekilmelidir!
BYTEFLIGHT-Busundaki bir fiber optik kablonun onarılmasında, bir fiber optik kabloda sadece bir tane ayrım noktası ortaya çıkabileceği dikkate alınmalıdır. Eğer bir kapı soketi nedeni ile bir ayrım noktası bulunuyorsa, o zaman fiber optik kablo onarılmamalıdır. Bir arıza durumunda fiber optik kablo yenilenmelidir!
