Navigasyon sistemi sezici testi

Sezici testine aşağıdaki gibi ulaşılır:

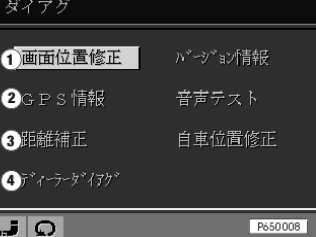

Resim 1

1	Ekran ortasının düzeltilmesi
2	GPS Bilgileri
3	Lastik kalibrasyonu
4	VICS ve GPS diyagnozu

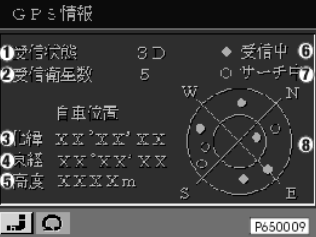

Resim 2

1	Tespit edilen konum (0D,2D,3D)
2	GPS tarafından o anda alınan uyduların sayısı
3	Boylam
4	Enlem
5	Yükseklik
6	Alınan uydular (8 ile ilgili açıklama)
7	Mevcut, ancak alınamayan uydular (8 ile ilgili açıklama)
8	Uyduların sayısı ve konumu

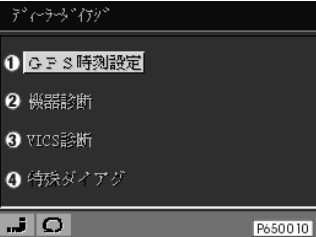

Resim 3

1	GPS zaman işaretleme (BC zamanının GPS alıcısına aktarır)
2	NAV-bilgi sayarı RAM-Testi, ROM-Versiyonu
3	Menü VICS

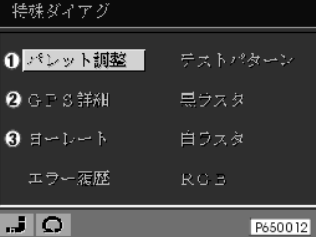

4	Özel diyagnoz (Resim 5)

1 için: GPS alıcısının değiştirilmesinden sonra, zaman BC'den GPS'ye aktarılıyorsa, işaretleme zamanı kısaltılabilir.

Resim 4

Resim 5

Resim 6

GPS Testi

Araç yukarı görüşle açık alanda

Gösterge resmi 2	İtibari değer	Tamam değilse: Şu test uygulanmalıdır
1	2D veya 3D	Test modülü GPS Test
2	>3	Test modülü GPS Test
3	Boylam göstergesi	Test modülü GPS Test
4	Enlem göstergesi	Test modülü GPS Test
5	Gösterge yüksekliği	Test modülü GPS Test
6
7
8	>3 Uydu	Test modülü GPS Test

Araçla açık alanda bir iki küçük çaplı daire çizin

Jiroskoptaki gerilim değişikliğine dikkat edin!

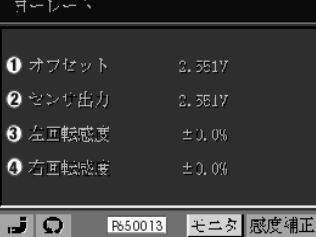

Gösterge resmi 6	İtibari değer	Tamam değilse: Şu test uygulanmalıdır
1
2	Durur konumda ve düz sürüşte: 2500mV+/-500mV; yön değiştirme esnasında: Yukarıda bildirilen alan dışında.	Değer iyi değilse: Navigasyon bilgisayarını yenileyin
3
4

Yalnızca takılmış VICS-Alıcısında

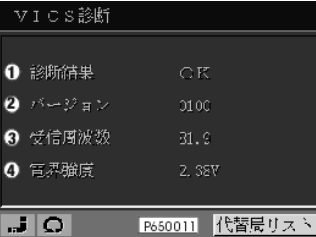

Gösterge resmi 4	İtibari değer	Tamam değilse: Şu test uygulanmalıdır
1	TAMAM	VICS Alıcısı test modülü
2	Versiyon numarası
3	Frekans	VICS Alıcısı test modülü
4	Alış seviyesi	VICS Alıcısı test modülü

3 ve 4 hususunda: Sadece VICS alışında gösterge (sadece besleme olan bölgede).
