MOST-Bus'taki optik test

MOST (Ortam esaslı sistem taşıması) ağını bir kapalı Ring devre yapısı üzerinden kontrol üniteleri arasında bir veri trafiğini gerçekleştirir. Sinyal transferi fiber optik kablo tekniği yardımıyla gerçekleşir. Bu sırada kapalı Ring devresi dahilindeki aktarım sadece bir yönde meydana gelir. Mesajlar MOST Ring devresinde, Ring devresi kapalı ve çalışmaya hazır ise, ancak o zaman aktarılabilir. MOST Ring devresinde bir arıza olduğunda, ana ünite ile iletişim kurulabilir. Kontrol ünitesi doğrudan K-CAN veri busuna bağlı olduğu için bu mümkündür. Her MOST-kontrol ünitesinde MOST-Bus'una bağlanmak için, ünite şeklinde bir verici yapı taşı (Transmitter) ve bir alıcı yapı taşı mevcuttur. Bu ünitede bir verici diyodu ve alıcı diyodu entegre edilmiştir. Bir kontrol ünitesinin vericisi ve alıcısı, optik test ve programlama sistemi ile test edilebilir.

Bir Ring devresi kesikliğinde (arıza iki kontrol ünitesi arasında) aşağıdaki arıza durumları ortaya çıkabilir:

Verici kontrol ünitesinin gerilim beslemesi arızalı,
Verici kontrol ünitesinin dahili kontrol ünitesi arızası,
Verici kontrol ünitesinin vericisi arızalı,
Alıcı kontrol ünitesinin gerilim beslemesi arızalı,
Alıcı kontrol ünitesinin dahili kontrol ünitesi arızası,
Alıcı kontrol ünitesinin alıcısı arızalı,
Verici kontrol ünitesi ile alıcı kontrol ünitesi arasındaki fiber optik kablo arızalı.

Bu arızalar birlikte de ortaya çıkabilir. İlk olarak, aralarında Ring kesikliği olan her iki kontrol ünitesi mutlaka tespit edilmelidir. Bu durum kapalı Ring devresi kesikliği diyagnozu yardımıyla tespit edilmelidir. Arızanın yerini belirlemek için mutlaka halka devresi kesikliği diyagnozunun ardından gerilim beslemesi kontrol edilmelidir. Eğer gerilim beslemesi iyi durumda ise, o zaman arıza sadece optik test yardımıyla tespit edilebilir. MOST-busundaki (veya kapalı Ring devresi kesikliği diyagnozu) optik test için test programı aşağıdaki fonksiyon seçimi altında bulunur: Gövde, bus fonksiyonları, MOST fonksiyonları ve optik test (kapalı Ring devresi kesikliği diyagnozu).

MOST-Ring devresindeki aktarma yönü

Mesajların aktarılması, merkez üniteden CD-değiştiricisine, amplifikatöre, ..., video modülüne, ... ve tekrar merkez üniteye geri şeklinde olur.

Ana fonksiyonlar

MOST-Ring devresindeki soket bağlantıları

MOST-Ring devresinde, ilgili MOST-kontrol üniteleri için prizler (1) ve soketler (2) farklıdır. Sadece iki kutuplu fiber optik kablo soketi (3) tüm MOST kontrol üniteleri için aynıdır. Bu bakımdan MOST-Bus'undaki optik test için iki adaptör gereklidir.

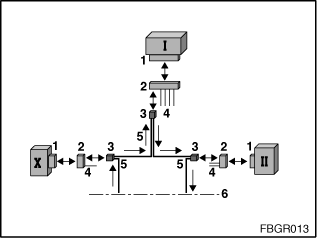

Resim 1: MOST Ring devresi soket bağlantılarına genel bakış

I: Merkez ünite	II, X: Araç donanımına göre MOST kontrol ünitesi
1: Kontrol ünitesi kovanı	2: Kontrol ünitesi soketi
3: iki kutuplu fiber optik kablo soketi kontrol ünitesi soketinden (2) ayrılmış	4: Gerilim beslemesi ve diğer hatlar
5: fiber optik kablo	6: Araç donanımına göre diğer MOST kontrol üniteleri

Optik test ve programlama sistemi

optik bus sistemlerinde arıza arama işlemine hizmet eder,
MOST-Bus'una bağlanmış olan kontrol ünitelerinin hızlı bir şekilde programlanmasını gerçekleştirir,
sistemde bir diyagnoz kafası gibi davranır. Böylece diyagnoz işlemi bilindiği şekilde yürütülebilir.

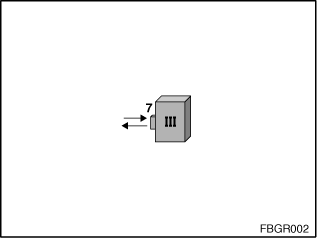

Şek. 2: Optik test ve programlama sistemi (III)

III: Optik test ve programlama sistemi

7: MOST adaptörü bağlantısı için kovan

Optik test ve programlama sisteminde (MOST kısmı), MOST adaptörleri ile bağlantı için bir priz mevcuttur.

Kalibrasyon

Bir kontrol ünitesinin (veya fiber optik kablo) optik testi için, kontrol ünitesi (veya fiber optik kablo) mutlaka bir adaptör yardımıyla optik test ve programlama sistemine bağlanmalıdır. Her adaptörün farklı sönümleme değerleri vardır. Bu farklı sönümleme değerlerinin optik test sırasında dikkate alınması için, her optik testten önce mutlaka bir kalibrasyon yapılmalıdır. Buna ilaveten kalibrasyon sırasında, adaptörün iyi durumda olup olmadığı gözden geçirilmelidir. Aşağıda, bir MOST-kontrol ünitesinin veya bir fiber optik kablonun kontrol edilmesine göre farklı kalibrasyonlar gösterilmektedir.

MOST-kontrol ünitesinin test kalibrasyonu: MOST kontrol ünitesinin test edilmesi için MOST kontrol ünitesi kablosuna ihtiyaç vardır (A1 = 663122 ve 663121). Kalibrasyon için MOST kontrol ünitesi kablosu (A1) şunlarla birleştirilmelidir:

MOST bağlantı parçası muhafazası (A4 = 663125),
MOST test devresi (A3 = 663124),
Optik test ve programlama sistemi (III).

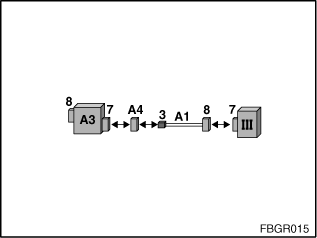

Resim 3: MOST-kontrol ünitesinin test kalibrasyonu

III: Optik test ve programlama sistemi	3: iki kutuplu fiber optik hat soketi
7: MOST adaptörü bağlantısı için kovan	8: MOST adaptörü veya test devresi soketi
A1: 663122 ve 663121	A3: 663124
A4: 663125

Fiber optik kablonun test kalibrasyonu Fiber optik kablonun test edilmesi için MOST kablo grubu uzatmasına (A2 = 663123) gerek vardır. Kalibrasyon için MOST kablo grubu uzatması (A2) aşağıdakiler ile birleştirilir:

Optik test ve programlama sistemi (III),
MOST test devresi (A3 = 663124).

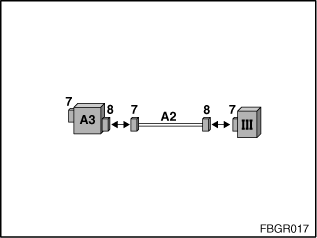

Resim 4: Fiber optik kablonun test kalibrasyonu

III: Optik test ve programlama sistemi
7: MOST adaptörü bağlantısı için kovan	8: MOST adaptörü veya test devresi soketi
A2: 663123	A3: 663124

Kontrol ünitesi ve fiber optik kablo optik testi

MOST-kontrol ünitesi testi: Bir MOST kontrol ünitesinin (II) testi için MOST kontrol ünitesi kablosu (A1 = 663122 ve 663121) gereklidir. Bir MOST kontrol ünitesinin testi için hareket tarzı:

İki kutuplu fiber optik kablo soketi (3) kontrol ünitesi soketinden (2) ayrılmalı,
MOST kontrol ünitesi kablosunun (A1) iki kutuplu fiber optik kablo soketi (3) kontrol ünitesi soketi (2) ile birleştirilmeli,
MOST kontrol ünitesi kablosunun (A1) diğer ucu, optik test ve programlama sistemine (III) bağlanmalıdır.

İki kutuplu fiber optik kablo soketini (3) kontrol ünitesi soketinden (2) ayırmak için, daha önce kontrol ünitesi soketini (2) yuvadan (1) çıkartma gerekli olabilir. Ardından 1 ve 3 altında anlatılan işlem yapılmalı ve sonunda kontrol ünitesi soketi (2) prize (1) bağlanmalıdır.

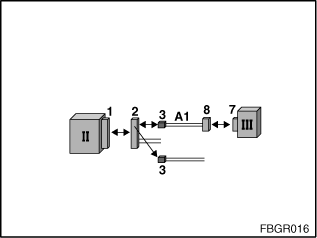

Resim 5: MOST-kontrol ünitesi testi

II: MOST kontrol ünitesi	III: Optik test ve programlama sistemi
1: Kontrol ünitesi kovanı	2: Kontrol ünitesi soketi
3: iki kutuplu fiber optik kablo soketi kontrol ünitesi soketinden (2) ayrılmış	7: MOST adaptörü bağlantısı için kovan
8: MOST adaptöründen soket	A1: 663122

Fiber optik kablo testi Fiber optik kablonun test edilmesi için MOST kablo grubu uzatmasına (A2 = 663123) ve ara bağlantı parçasına (A4 = 663125) gerek vardır. Fiber optik kablo testi için hareket tarzı:

İki kutuplu fiber optik kablo soketi (3) kontrol ünitesi soketinden (2) ayrılmalı,
MOST kablo demeti uzatması yuvası (A2) MOST bağlantı parçası muhafazası (A4) ve iki kutuplu fiber optik kablo soketi birleştirilmeli,
MOST kablo grubu uzatmasının (A2) diğer ucu optik test ve programlama sistemine (III) bağlanmalıdır.

İki kutuplu fiber optik kablo soketini (3) kontrol ünitesi soketinden (2) ayırmak için, daha önce kontrol ünitesi soketini (2) yuvadan (1) çıkartma gerekli olabilir.

Resim 6: Fiber optik kablo testi

II: MOST kontrol ünitesi	III: Optik test ve programlama sistemi
1: Kontrol ünitesi kovanı	2: Kontrol ünitesi soketi
3: iki kutuplu fiber optik kablo soketi kontrol ünitesi soketinden (2) ayrılmış	7: MOST adaptörü bağlantısı için kovan
8: MOST adaptöründen soket
A2: 663123	A4: 663125

Açıklama:

Fiber optik kablonun test edilmesi için mutlaka iki kutuplu fiber optik kablo MOST kontrol ünitesinden çıkartılmalı ve OPPS cihazına bağlanmalıdır. Örneğin eğer amplifikatör ile video modülü arasındaki fiber optik kablo kontrol edilmek isteniyorsa, o zaman fiber optik kablo video modülünden mutlaka çıkartılmalı ve OPPS- cihazına bağlanmalıdır.

Eğer MOST-Ring devresinde bir fiber optik kablo çıkartılırsa, o zaman fiber optik kablonun çıkışında bir kırmızı ışık yanıp söner. Merkez ünite, fiber optik kablo çıkartılmış durumda iken, yanıp sönen ışık yardımıyla MOST-Bus'u uyandırmayı dener. Fiber optik kablonun test edilmesi için mutlaka iki kutuplu fiber optik kablo bir MOST kontrol ünitesinden çıkartılmalı ve OPPS cihazına bağlanmalıdır. Eğer fiber optik kablo çıkartılmış iken, bir çıkış yanıp sönüyorsa, işte sadece o zaman fiber optik kablo testi bir doğru habere götürür.

Eğer fiber optik kablo testi sırasında, örneğin MOST-Ring devresindeki bir MOST-kontrol ünitesi veya MOST-Ring devresinde test edilen fiber optik kablonun önündeki ikinci bir fiber optik kablo kısmı arızalı ise, o zaman MOST-Ring devresi optik olarak kapalı duruma gelemez. Bu yüzden fiber optik kablonun çıkışındaki ”yanıp sönen ışık yok” arıza nedeni aşağıdaki nedenlerde olabilir:

Çıkışında ışık yanıp sönmeyen fiber optik kablo arızalı,
MOST-Ring devresindeki fiber optik kablonun önünde (çıkışında ışık yanıp sönmeyen) bulunan bir fiber optik kabloda bir başka kesiklik vardır
MOST-Ring devresindeki fiber optik kablonun önünde (çıkışında ışık yanıp sönmeyen) bulunan bir başka MOST-kontrol ünitesi arızalı

Arıza nedeninin yerini belirlemek için, aşağıdaki adımlar atılmalıdır:

MOST-Ring devresindeki fiber optik kablonun önünde (çıkışında ışık yanıp sönmeyen) bir başka fiber optik kablo çıkartılmalı ve çıkışta yanıp sönen bir ışığın algılanıp algılanmadığı takip edilmelidir:

Eğer hiç ışık yanıp sönmüyorsa, o zaman MOST-Ring devresinde bir başka arızalı yer var demektir. MOST-Ring devresinde bu fiber optik kablonun önündeki MOST-kontrol ünitesinde optik test yapılmalıdır.
Eğer bir ışık yanıp sönüyorsa, o zaman çıkışında hiç ışık yanıp sönmemiş olan fiber optik kablo arızalıdır.

Not:

Eğer fiber optik kablonun testi sırasında ışık gücü göstergesi titrer ise, o zaman MOST-Ring devresinde test edilen fiber optik kablodan sonra büyük olasılıkla bir başka arızalı yer var demektir. Ring devresinin bağlı olmaması ve böylece Ring'de sürekli ışığın mevcut olmaması, bilakis empülsiyonlu ışığın mevcut olması, bunun nedenidir (MOST Ring devresi kesildiği zaman, radyo 2 (veya çoklu audio sistemi kontrolörü veya Car Communication Computer) yanıp sönen ışığın yardımıyla MOST-Bus'u uyandırmaya çalışır).
