Ayarlanabilir sinyal akışları
Aşağıdaki sinyal akışları gerilim değerlerinden sapabilir. Ancak bu akış, işaretlenmiş olan yerler ile uygun olmalıdır.

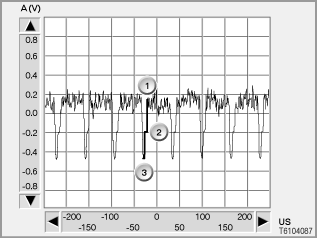

FBAS sinyalinde kırmızı, yeşil ve mavi renklerin bilgisi tek bir hat üzerinden aktarılır. Sinyal akışı, o anda aktarılmış olan görüntüden bağımsız olan üç önemli noktayı işaret eder. Bu sebeple bu noktalar ölçüm için kullanılır
Ölçüm için aşağıdaki gerilim farkları dikkate alınmalıdır.
Fark |
Adaptör ile |
Adaptör olmadan |
|---|---|---|
Nokta 1, nokta 2 |
0,4 V |
0,8 V |
Nokta 2, nokta 3 |
0,3 V |
0,6 V |
RGB sinyalinde resim bilgisi üç hat üzerinden renklere göre ayrılarak aktarılır. Kırmızı, yeşil ve mavi. RGB sinyalinin senkronizasyonu, yeşil sinyal üzerinden gerçekleştirilir. Sinyal akışı, gösterilmiş olan resimden bağımsız olan noktaları işaret eder. Bu noktalar ölçüm için kullanılır.
Ölçüm için aşağıdaki gerilim farkları dikkate alınmalıdır.
Fark |
Adaptör ile |
Adaptör olmadan |
|---|---|---|
Nokta 1, nokta 2 |
0,3 V |
0,6 V |
Nokta 2, nokta 3 |
0,4 V |
0,8 V |
Adaptör olmadan ölçüm yapmada ikinci kontrol ünitesinin (SG2) fişi çıkarılır. Üstteki bağlantı. Bu ölçümde sinyal seviyesi sadece R direnci üzerinden ölçülür. Bu nedenle adaptör olmadan ölçüm yapmada çift sinyal seviyesi söz konusu olur.
Adaptör ile ölçüm yapmada ikinci kontrol ünitesi (SG2) takılı kalır. Ardından sinyal seviyesi, R ve R2 dirençlerinin paralel devresi üzerinden ölçülür. Alttaki bağlantı.
