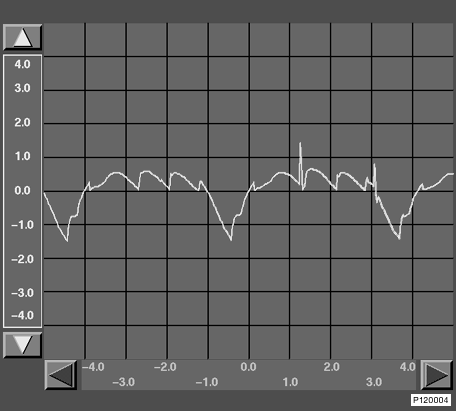

Aşağıdaki resim, arızalı bir alternatördeki gerilim akışını göstermektedir. Her bir dalganın yüksekliği, alternatörün o anki yüküne bağlıdır. Dalgaların uzunluğu devir sayısına bağlıdır. Devir sayısı ne kadar yüksekse, dalga boyları o kadar kısadır.
Devreye alınmış tüketiciler ile rölanti devir sayısında hatasız bir alternatör aşağı yukarı bu resmi vermelidir.
.
.
.
.
.
.
.
Arızalı alternatörler için örnekler aşağıda gösterilmektedir
Burada da akım ve devir sayısına bağımlılık geçerlidir.
.
.
.
.
.
.
.

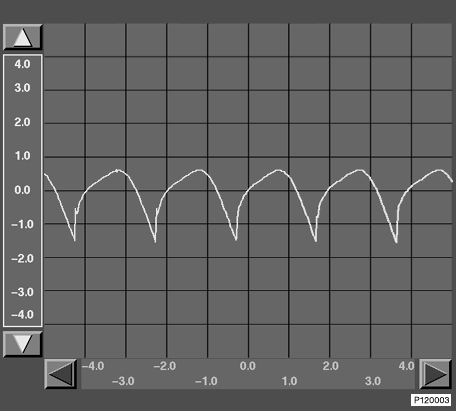

Diyodu arızalı alternatör
.
.
.
.
.
.
.
Kırık bobinli alternatör.
